Communication Manager

ComM 是通信需求的聚合器和通信模式的决策器，但不是总线状态的实际执行者。

上层 SW-C、Dcm、EcuM 等只需表达“需要通信”或“释放通信”，ComM 将这些请求按 User、Channel 和 PNC 聚合，再结合通信许可、模式限制、网络管理类型等条件，决定目标通信模式，并委托 BusSM¹、Nm 执行实际开网、关网和休眠流程。

ComM 对外抽象三种通信模式：

COMM_NO_COMMUNICATION：不能发送，也不能接收
COMM_SILENT_COMMUNICATION：只能接收，不能发送。它是内部关闭过程中的过渡模式，User 不可直接请求
COMM_FULL_COMMUNICATION：允许发送和接收

这些模式是 ECU 与通信通道的通信能力抽象，不是 Controller 或 Transceiver 的硬件模式。具体硬件状态由相应 BusSM 根据请求及配置完成。

核心边界

ComM 不负责：

CAN、LIN、Ethernet 控制器和收发器的具体启动、停止
NM 报文发送、Repeat Message、Prepare Bus Sleep 等协议行为
应用报文的调度和发送
系统唤醒源的物理检测与验证
调用 API 后立即完成整个总线开关过程

因此应区分三个概念：

User Requested Mode：User 希望获得的模式
ComM Channel State：ComM 内部状态机当前状态
Actual Bus Mode：BusSM 实际达到的通信模式

三者在状态切换期间可能不一致。ComM_RequestComMode() 返回 E_OK，主要表示请求被 ComM 接受，不应简单理解为 BusSM 已经完成物理开网。实际模式由 BusSM 后续通过 ComM_BusSM_ModeIndication() 异步反馈。

请求聚合与模式仲裁

ComM 将 User 对 Channel 的请求聚合后再决定目标模式。一个 Channel 可能关联多个 User，也可能参与 PNC；因此单个 User 释放请求，并不一定使 Channel 立即进入 NO_COMMUNICATION。ComM 还会结合通信许可、模式限制及网络管理配置决定请求何时生效。可按以下顺序理解仲裁：

接收 User、Dcm 或其他配置来源的通信请求。
汇总同一 Channel 上仍有效的请求，并考虑 PNC 关联关系。
应用 Communication Allowed、模式限制和网络管理条件。
形成目标模式，并在需要时向 BusSM/Nm 发出异步请求。
根据 BusSM 模式指示及 Nm 状态更新 Channel 实际状态，并向相关 User 发布状态变化。

User 请求 FULL_COMMUNICATION 表示提出通信需求，不是直接启动 CAN Controller 的命令。
释放通信需求后，ComM 可能先经过 FULL_COMMUNICATION 的 Ready Sleep 阶段，并由 Nm 协调网络休眠。
ComM_CommunicationAllowed() 等许可控制可限制通信模式转换；允许状态变化也不代表 BusSM 已完成切换。

状态诊断时应同时观察各 User 请求、Channel 状态、Nm 协调状态和 BusSM 的实际模式指示，不能只看单个请求值。

ComM 和 BusSM 的关系

两者之间是典型的请求与确认关系：ComM 决定目标通信模式，BusSM 执行对应总线的模式切换，再以异步模式指示反馈结果。下图中的控制器/接口交互是抽象示意；不同总线的具体调用链不同。

sequenceDiagram
    participant App as SW-C
    participant ComM
    participant BusSM as CanSM / LinSM / EthSM
    participant BusIf as CanIf / LinIf / EthIf
    participant Driver as Bus Controller / Transceiver Driver

    App->>ComM: Request FULL_COMMUNICATION
    ComM->>ComM: 聚合请求并执行状态仲裁
    ComM->>BusSM: RequestComMode(FULL_COM)

    BusSM->>BusIf: 请求总线相关模式切换
    BusIf->>Driver: 转发硬件控制请求
    Driver-->>BusIf: 硬件状态指示
    BusIf-->>BusSM: 转发模式指示

    BusSM-->>ComM: ComM_BusSM_ModeIndication(FULL_COM)
    ComM->>ComM: 更新实际通信模式

ComM 向 BusSM 发出请求后，不应立即假设总线已经完成切换，而要等待 BusSM 的模式指示。

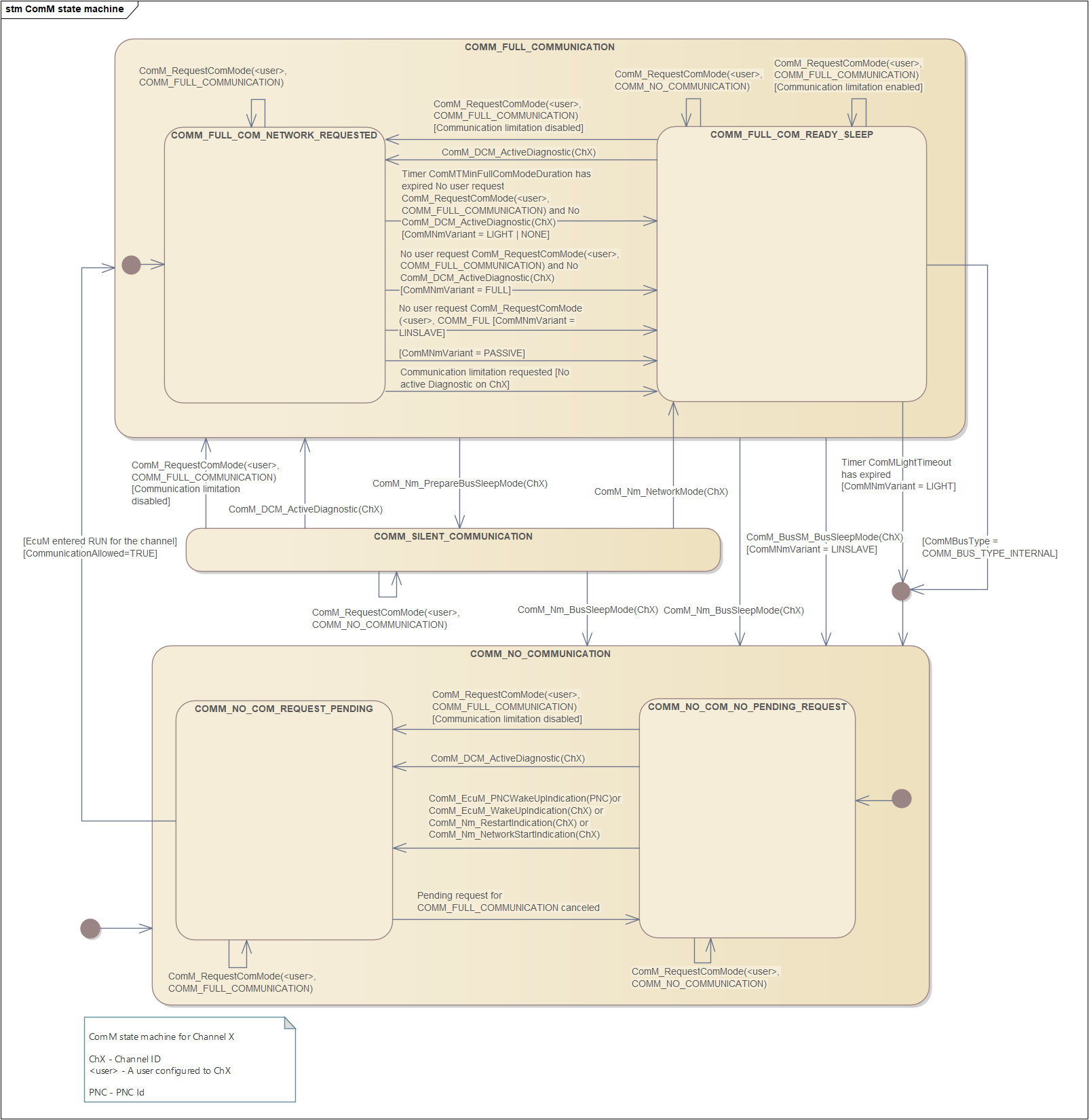

状态机

典型流程

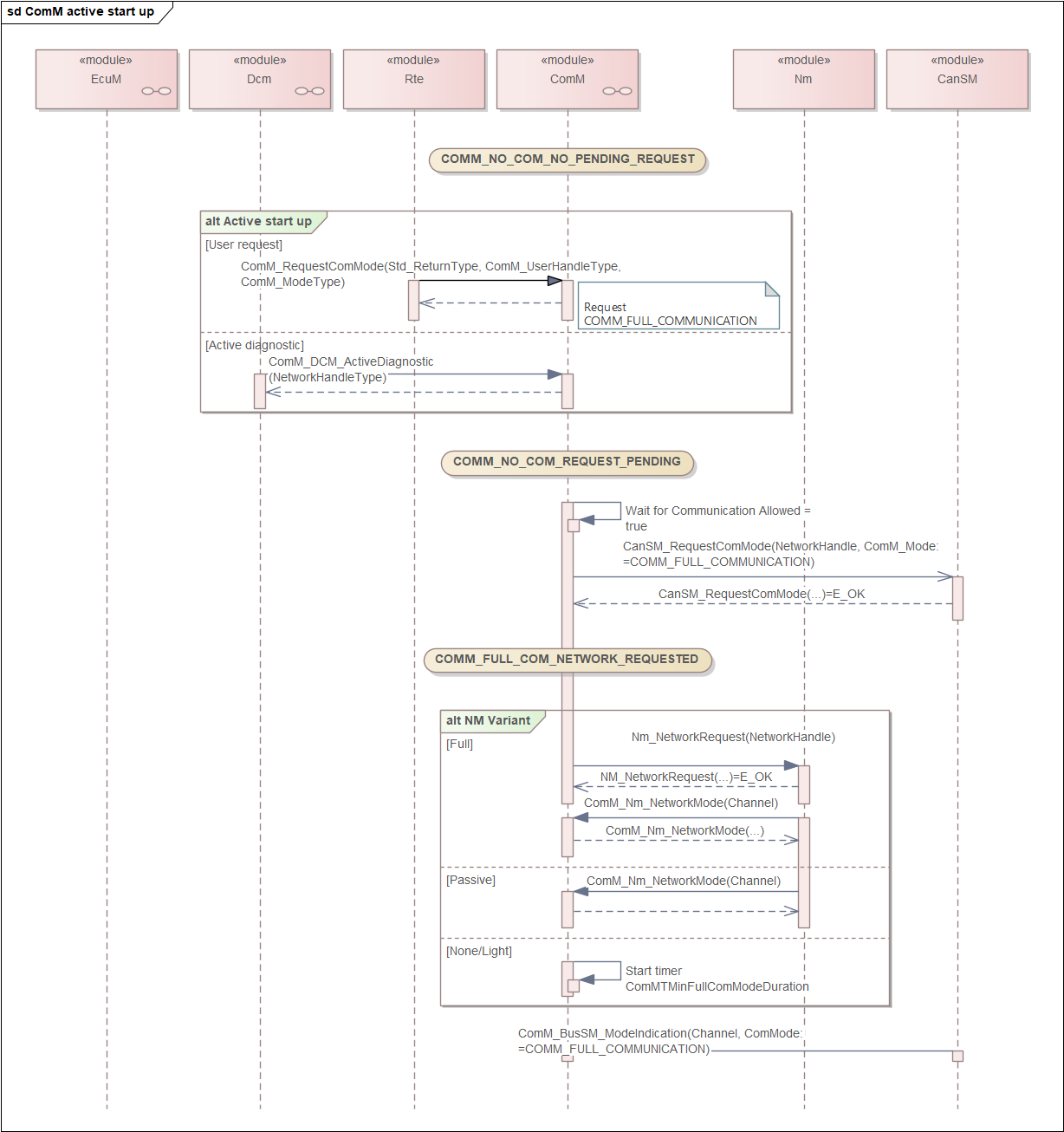

主动启动

Active Startup 是“我有本地通信需求，所以主动请求并维持网络”；Passive Startup 是“网络已经被别人唤醒，我只恢复到可参与通信的状态，但不主动声明必须维持网络”。

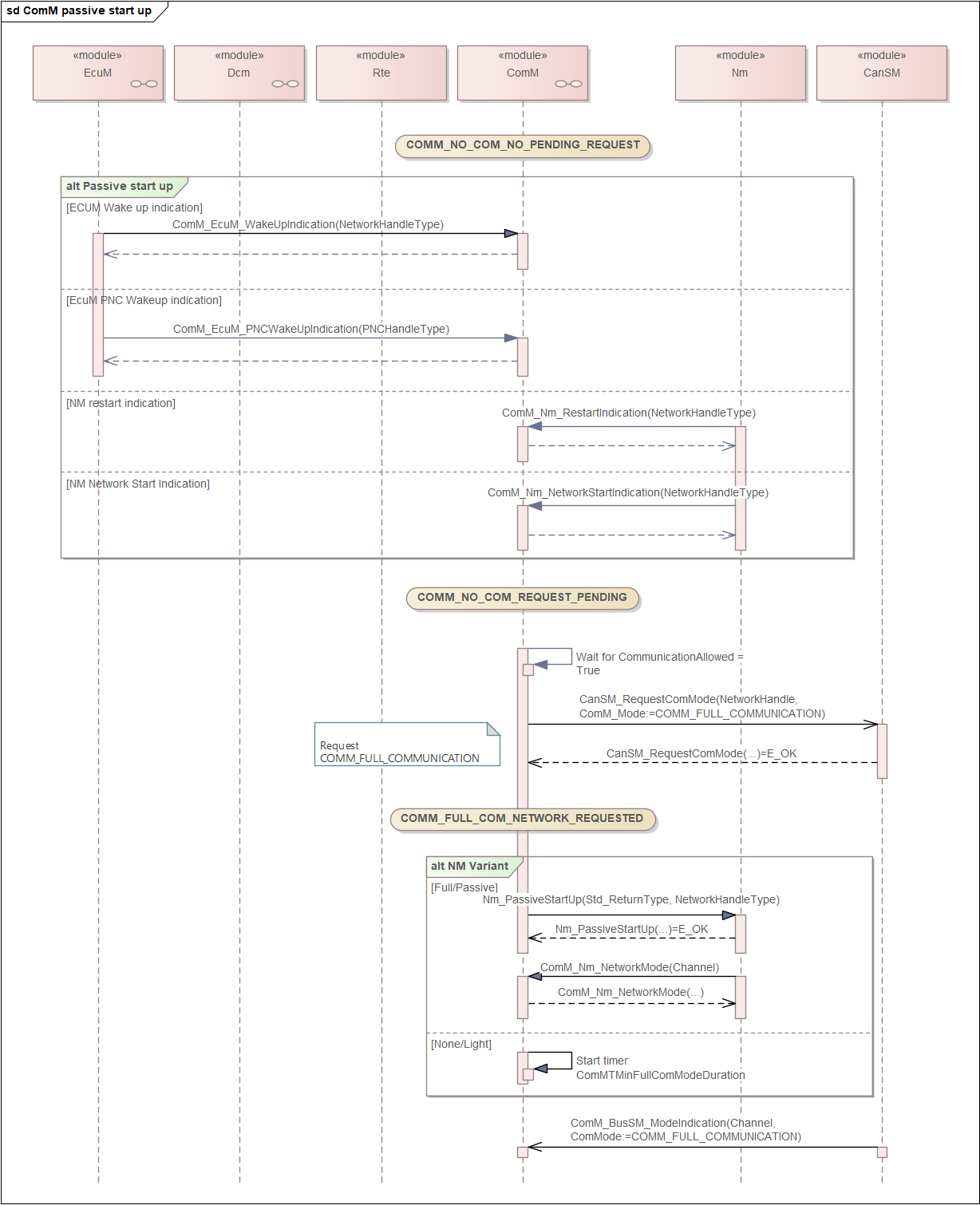

被动启动

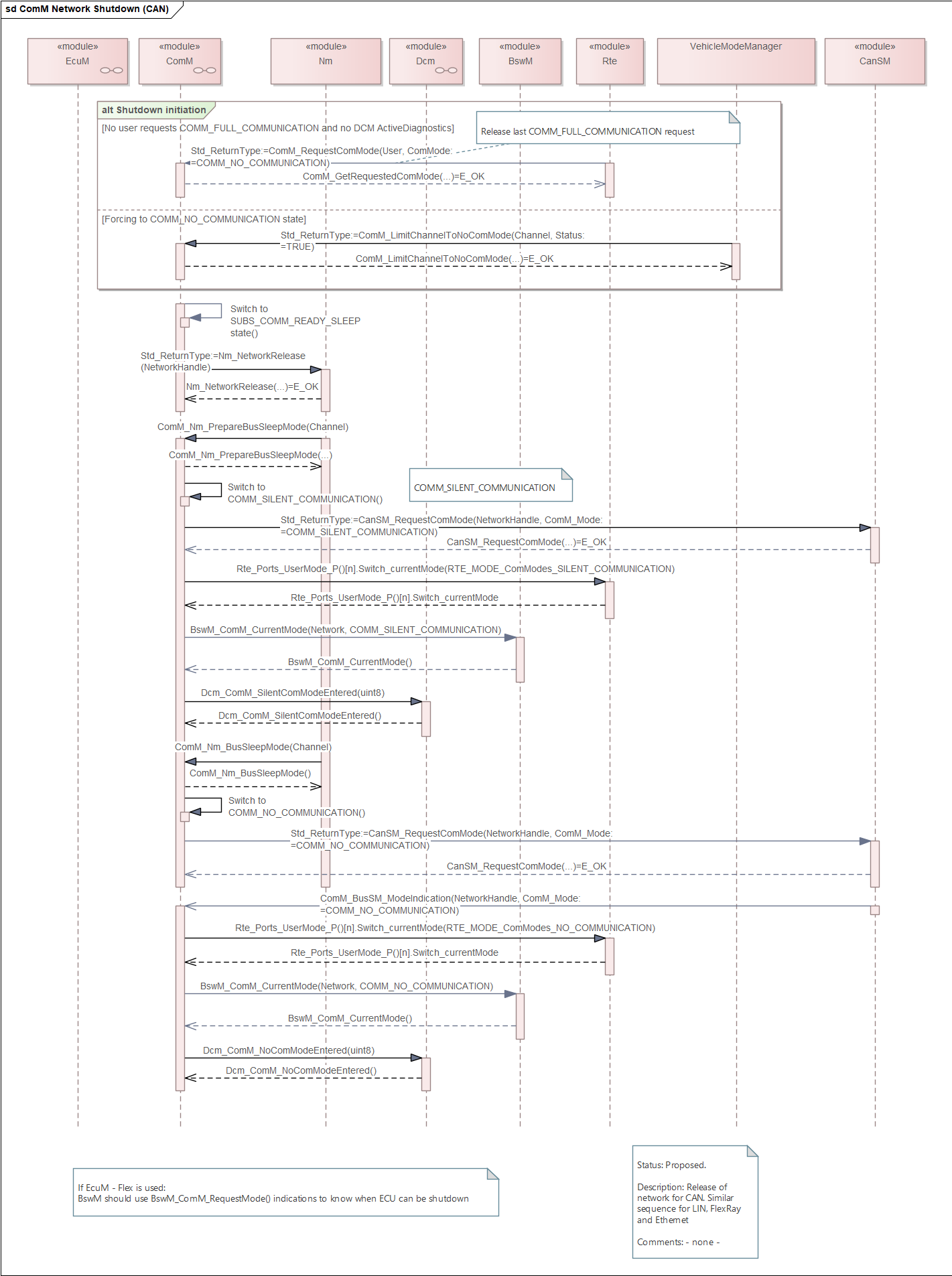

Network Shutdown

ComM 在最后一个通信请求释放后，先让 Nm 协调整个网络睡眠，再通过 CanSM 分阶段关闭本 ECU 的发送能力和 CAN 硬件。

最后一个 FullCom 请求被释放
        ↓
ComM 判断已经没有 User/DCM 请求
        ↓
FULL_COM_NETWORK_REQUESTED
        ↓
FULL_COM_READY_SLEEP
        ↓
ComM → Nm_NetworkRelease()
        ↓
Nm 协调网络进入 Prepare Bus Sleep
        ↓
ComM → SILENT_COMMUNICATION
        ↓
ComM → CanSM_RequestComMode(SILENT_COM)
        ↓
Nm 确认进入 Bus Sleep
        ↓
ComM → NO_COMMUNICATION
        ↓
ComM → CanSM_RequestComMode(NO_COM)
        ↓
CanSM 异步完成硬件关闭并反馈实际模式

它不是一个独立、统一的 AUTOSAR 模块名，是 CanSM/LinSM/EthSM 的统称 ↩
