SWC Modeling Guide

本指南主要面向基于 dSPACE SystemDesk 工具的 AUTOSAR Classic 软件组件建模实践。

dSPACE 官方将 SystemDesk 定位为 AUTOSAR 软件架构建模工具，用于创建 SWC、Composition、系统架构和 ECU 映射，并通过 ARXML 与其他工具交换 AUTOSAR 描述。在工程开发流中，SystemDesk 常与 TargetLink / Simulink 配合，完成 SWC 架构、算法模型、代码和 ARXML 之间的往返开发，或者作为手写代码的上层架构约束输出端，本指南侧重后者。

SWC 建模全景工作流

软件组件建模是 AUTOSAR V 流程系统设计向具体软件开发过渡的关键纽带。完整的开发闭环如下图所示：

flowchart TD
    A[系统/软件需求] --> B[划分 SWC 边界与职责]
    B --> C[定义数据字典 DataType / Unit / CompuMethod]
    C --> D[定义 Port Interface 端口接口]
    D --> E[创建 SWC Type 与 Port Prototype]
    E --> F[定义 Internal Behavior: Runnable / Event / Access]

    subgraph SystemDesk Architecture Design [SystemDesk 架构设计阶段]
        B
        C
        D
        E
        F
    end

    F --> G[导出 SWC Description ARXML]

    subgraph Software Development [软件实现与代码生成]
        H[TargetLink / Simulink 算法模型]
        I[手写 C 业务代码]
        G --> H
        G --> I
        H --> J[生成算法 C 代码与 Skeleton/Header]
        I --> J
    end

    J --> K[生成 SWC Implementation Description]
    K --> L[ECU 集成工具: DaVinci / EB tresos / etc.]
    L --> M[RTE 生成与契约阶段]
    M --> N[OS / BSW 任务映射与调度配置]
    N --> O[最终可执行目标文件链接]

AUTOSAR 对象层次

Package

Package 是 AUTOSAR 对象的组织容器，相当于编程语言中的命名空间或文件系统的目录层级。合理的分包结构不仅便于在 SystemDesk 树状视图中检索，更有利于后续 ARXML 文件的模块化拆分、版本管理以及跨项目复用。

推荐的标准项目分包结构：

/MyProject
    /DataTypes
        /ApplicationDataTypes
        /ImplementationDataTypes
        /CompuMethods
        /Units

    /PortInterfaces
        /SenderReceiver
        /ClientServer
        /ModeSwitch

    /ComponentTypes
        /Applications
        /Compositions

    /Implementations

    /Systems

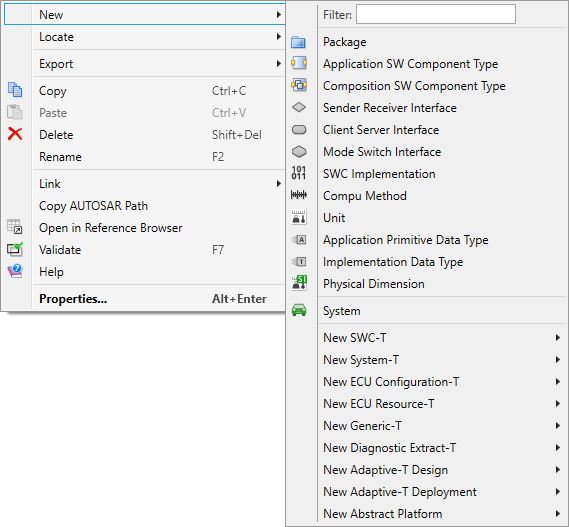

在 SystemDesk 中，右键点击 Package 即可创建各类 AUTOSAR 对象：

Application SW Component Type

这是普通的应用软件组件类型，也就是你最常创建的 SWC-T。承载具体业务功能算法（如车速控制、电池管理、热管理、车身门控等），与底层硬件完全解耦。SWC Type 里面主要包含：

ApplicationSwComponentType
 ├─ Port Prototypes
 │  ├─ P-Port
 │  └─ R-Port
 └─ Internal Behavior
    ├─ Runnables
    ├─ Events
    ├─ Data Access
    ├─ Server Call Points
    └─ SWC Implementation

Composition SW Component Type

SWC 的逻辑组合容器，内部包含多个 SWC 实例，并通过 Connector 描述实例间的 Assembly 连接和端口向外暴露的 Delegation 连接。Composition 用来表达组件如何组装，不替代 SWC Type 的接口或 Internal Behavior。如果现阶段只交付单一功能 SWC，可以先不创建 Composition；进入系统集成时再补齐组合和连接关系。

建模步骤

第一步：数据字典建模

在定义任何接口之前，必须先建立严格的数据字典。AUTOSAR 4.x 将数据定义清晰地区分为 应用层物理语义 与 底层实现语义 两个世界。

Application Data Type (0~300 km/h)
      │
      ├──> Compu Method (Raw * 0.01 = Physical)
      │         │
      │         └──> Unit (km/h)
      │
      ▼
Implementation Data Type (uint16, typedef)

三类核心数据定义

数据对象	核心职责	工程示例
Application Primitive Data Type (ADT)	描述物理含义与有效范围，不绑定具体编程语言数据格式	`VehicleSpeed_T`: 物理范围 `0.0 ~ 300.0`，物理单位 `km/h`
Implementation Data Type (IDT)	描述最终 C 代码和内存布局，决定变量的实际字节大小与符号性	`uint16`, `float32`, `boolean`，对应基础标准类型头文件
Compu Method	描述底层原始数值（Raw/Internal Value）与工程物理值（Physical Value）之间的转换算式	原始值 `0 ~ 30000`，系数 `0.01`，偏移 `0`，换算为 `0.0 ~ 300.0 km/h`
Unit	规范物理量单位，防止单位混淆	`km/h`, `degC`, `rpm`, `V`, `A`

第二步：端口与接口定义

层次结构与关系总览

SWC (Component Type)
 └─ Port Prototype (Rp... / Pp...)
      └─ Port Interface (S/R, C/S, Mode, etc.)
           └─ Data Element / Operation / Mode Declaration Group
                └─ Data Type (ADT / IDT)

Port Interface 是抽象的契约模板（定义了传什么数据或提供什么操作）
Port Prototype 是 SWC 上的具体交互端口（实例化该契约，并指明方向：R-Port 或 P-Port）

常见 Interface 类型及其工程语义

Sender-Receiver Interface (S/R) - 数据流通信

应用层 SWC 最普遍的接口，用于周期性或事件驱动的数据流传递（如传感器读数、控制目标值、状态标记）：

组成：包含一个或多个 Data Element。
传输模式：
- Unqueued（默认，非队列）：覆盖写入，接收端永远只能读取最新值，适合连续物理量。
- Queued（队列）：按 FIFO 暂存多条数据，适合事件或需逐条处理的数据；队列容量有限，必须设计队列满时的处理策略，不能默认认为数据永不丢失。
初值 (Init Value)：按接口和 RTE 配置为接收数据定义初始值或初始化行为，降低首个有效数据到达前的不确定性。初值不等于已收到有效数据，应用仍应处理数据可用性和超时状态。

典型 RTE 代码：

/* 接收端读取 (R-Port) */
Std_ReturnType status = Rte_Read_RpVehicleSpeed_VehicleSpeed(&speed);

/* 发送端输出 (P-Port) */
Rte_Write_PpTorqueRequest_TorqueRequest(torque);

Client-Server Interface (C/S) - 服务请求与响应

用于函数式过程调用（RPC）。Client 端请求操作，Server 端响应并执行该操作：

组成：包含一个或多个 Operation。每个 Operation 定义 IN、OUT 或 INOUT 参数，并可声明 ApplicationError 错误码；错误码不是普通输出参数，具体由 RTE 调用接口的返回语义承载。
同步/异步：
- 同步调用：Client 等待服务端操作返回结果；调用耗时和服务端调度会影响 Client 的执行时间。
- 异步调用：Client 发起请求后先返回，之后通过 Rte_Result() 获取结果；模型需配置匹配的异步调用点和完成处理路径，具体通知机制依赖 RTE 配置和实现。

典型 RTE 代码：

/* Client 端调用服务 (R-Port) */
Std_ReturnType ret = Rte_Call_RpNvService_ReadData(blockId, buffer);

Mode Switch Interface - 模式切换通知

用于向 SWC 广播明确的系统/运行模式（如上下电管理、ECU 降级模式、网络管理状态）。

VehicleModeDeclarationGroup
 ├─ STARTUP
 ├─ NORMAL
 ├─ DEGRADED
 └─ SHUTDOWN

架构设计准则：如果数据表达的是 SWC 的运行模式，优先评估 Mode Switch Interface，而不是仅用 S/R 传递一个 uint8 枚举值。Mode Switch 除了传递模式值，还定义了模式声明和切换语义，可与 ModeSwitchEvent、模式访问及 Runnable 禁用依赖等配置协同。若需求只是传递普通枚举数据，S/R 仍然合适。

第三步：内部行为建模（Internal Behavior）

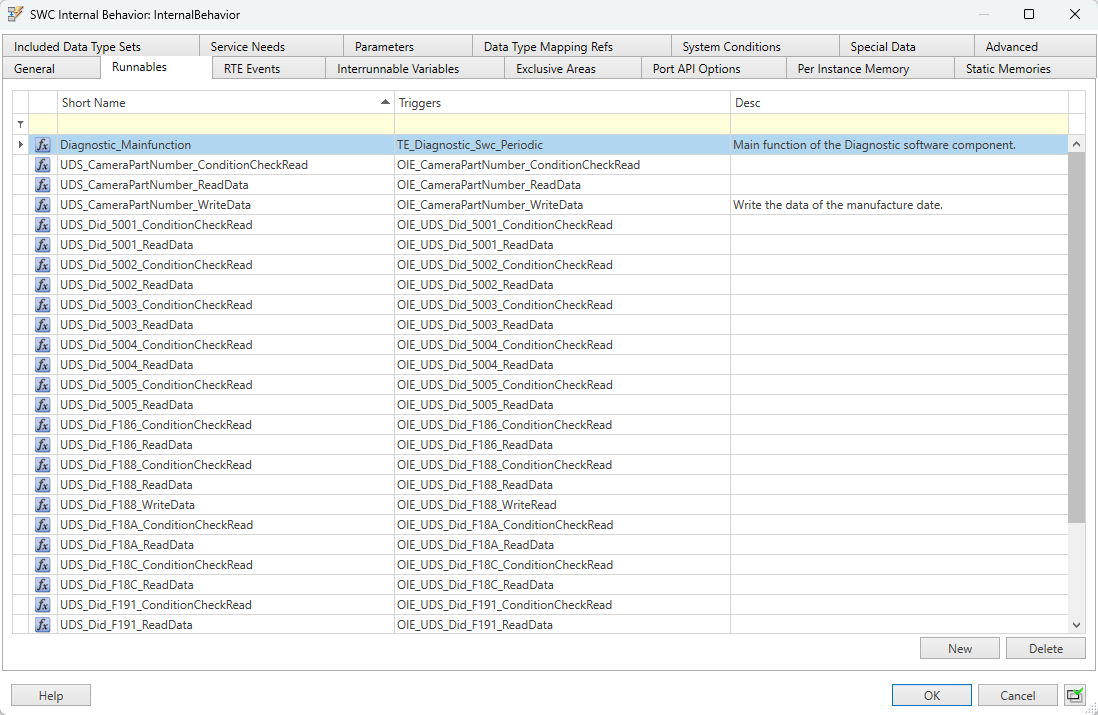

创建完 Ports，SWC 依然只是一个无业务逻辑的“黑盒外壳”。必须通过 Internal Behavior 为其赋予血肉。下图是 IB 配置窗口，核心是 Runnable：

Runnable（可运行实体）是 RTE 可通过事件触发的执行单元。在 C 语言层面，Runnable 通常映射为一个 C 函数符号（Symbol）；RTE 再依据事件、任务映射和系统调度配置安排其执行，Runnable 并不等同于一个独立 OS Task。

Runnable 和 Port 的关系

初学者建模时常有一种误解：“给 SWC 创建了 Port，内部的 Runnable 就能自动收发数据”。实际上，Port 只是 SWC 暴露给外部世界的通信端点，而 Runnable 是内部的代码执行入口。两者之间的绑定关系必须在 InternalBehavior 中显式定义。

先看整体概念拓扑：

Application SWC
│
├── Ports (对外暴露的通信门面)
│   ├── R-Port (需求端口: 输入信号 / 外部服务请求)
│   └── P-Port (提供端口: 输出信号 / 本地服务响应)
│
└── Internal Behavior (内部实现细节)
    ├── Runnables (执行实体)
    ├── RTE Events (激活触发源)
    ├── Data Access Points (变量读写访问点)
    └── Server Call Points (服务调用点)

核心原则：Runnable 的访问点关联到 Port Interface 中具体的 Data Element、Operation 或 Mode，而不是直接对整个 Port 执行业务读写。

在实际工程中，Runnable 与 Port 之间主要演化出以下三种经典拓扑关系：

关系一 (数据流动):  Runnable ──[Data Access: Read/Write]──> S/R Port (Rp / Pp)
关系二 (发起调用):  Runnable ──[Server Call Point]─────────> C/S R-Port
关系三 (被动响应):  C/S P-Port ─[OperationInvokedEvent]────> Server Runnable

1. 数据交互关系：通过 Data Access 关联 Sender-Receiver Port

场景角色：Runnable 作为数据的消费者（读取输入）或生产者（发布输出）。

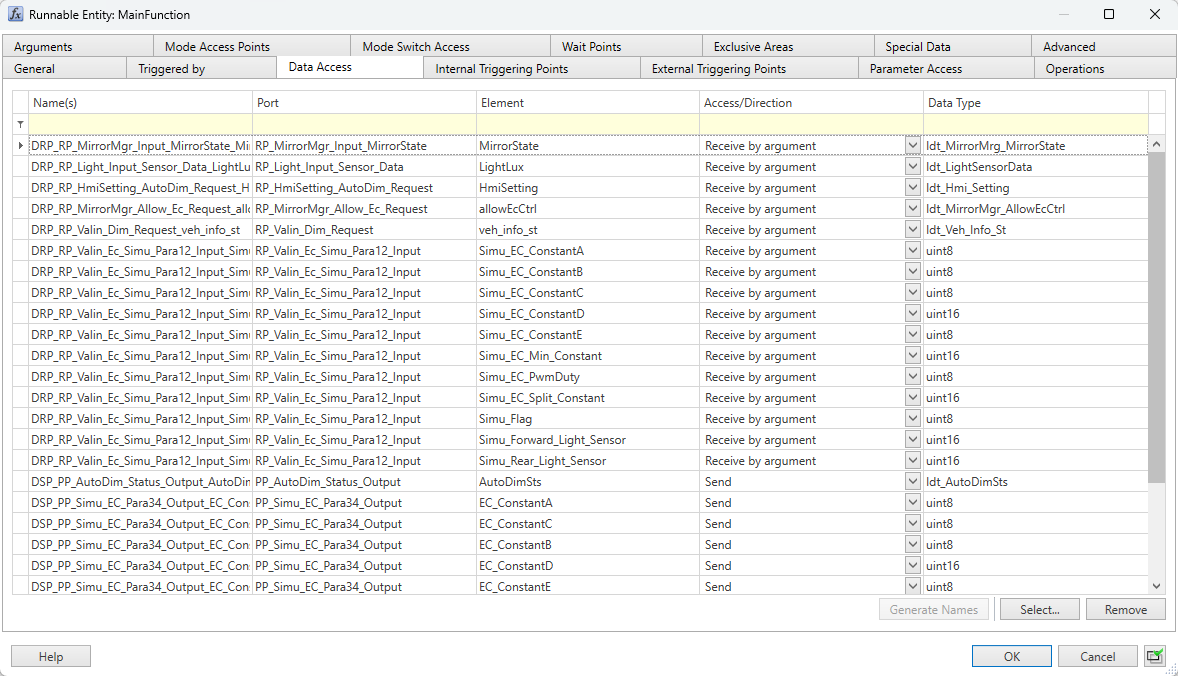

绑定载体：Runnable 的 Data Access（在 SystemDesk 中对应 Data Read/Write Access 页签）。
架构流向：

[R-Port: RpVehicleSpeed] (Interface: VehicleSpeed_I)
        └── Data Element: VehicleSpeed
                  ▲
                  │ 关联配置 (Read Access)
       [Runnable: Control_10ms]
                  │ 关联配置 (Write Access)
                  ▼
[P-Port: PpTorqueRequest] (Interface: Torque_I)
        └── Data Element: TorqueRequest

代码与 RTE 影响： Data Access 配置决定 Runnable 可用的访问语义和 RTE API。Implicit Read/Write 通常对应 Rte_IRead/Rte_IWrite；Explicit Read/Write 通常对应 Rte_Read/Rte_Write。若未在 Internal Behavior 中声明相应访问点，生成的 RTE 契约通常不会提供该 Runnable 所需的访问接口。下面是 Explicit Access 的调用示例：

/* 读取关联的 R-Port 数据元素 */
Std_ReturnType ret = Rte_Read_RpVehicleSpeed_VehicleSpeed(&vehicleSpeed);

/* 写入计算结果至关联的 P-Port 数据元素 */
(void)Rte_Write_PpTorqueRequest_TorqueRequest(targetTorque);

2. 服务发起关系：通过 Server Call Point 关联 Client R-Port

场景角色：Runnable 作为 Client 端，在执行业务逻辑时主动请求外部构件/BSW 提供的功能服务（例如读取 NvM 存储块、请求诊断服务、触发硬件执行机构）。

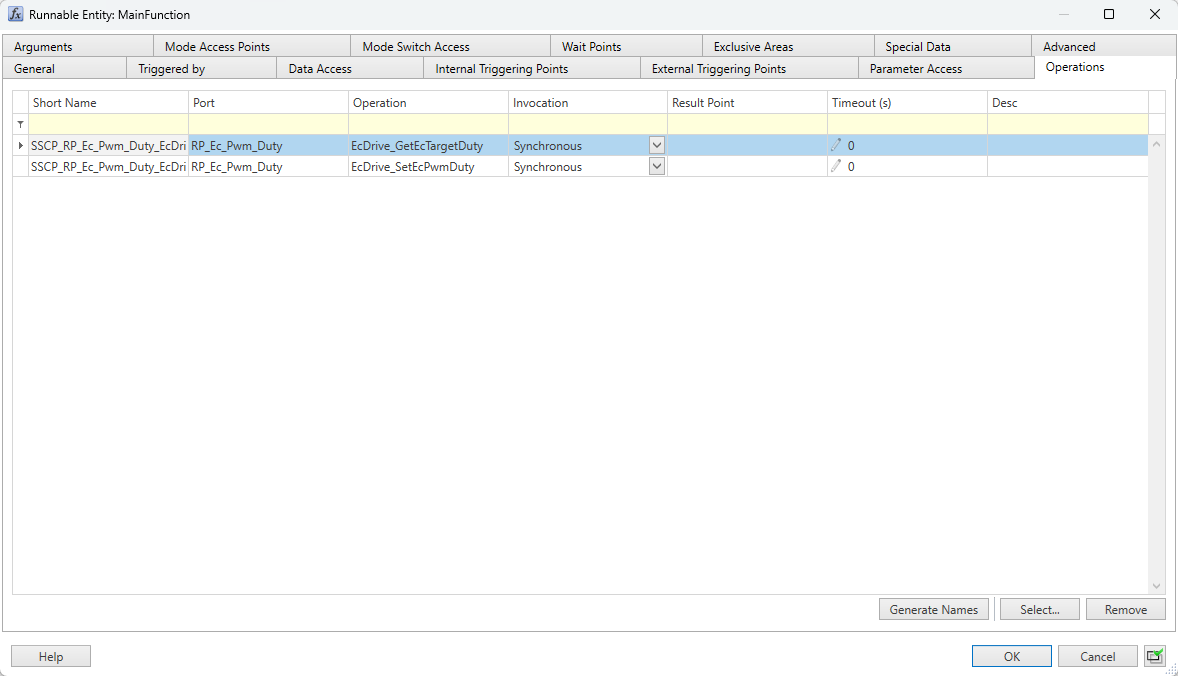

绑定载体：Runnable 的 Server Call Points（SystemDesk 中对应 Operations/Server Call Points 页签）。
架构流向：

[Runnable: App_SaveData] (扮演 Client)
         │
         ▼ 声明 Server Call Point
[R-Port: RpNvMService] (Client-Server Interface)
         └── Operation: ReadBlock(...)
                  │ (跨 SWC / 跨层 RPC 调用)
                  ▼
              RTE 路由分发

代码与 RTE 影响： RTE 按调用点的同步/异步配置生成相应接口。同步调用等待操作结果；异步调用通常由 Rte_Call() 发起，再通过 Rte_Result() 获取结果，并可配置异步返回事件来激活后续处理：

/* 当前 Runnable 主动发起服务调用 (Client 角色) */
Std_ReturnType status = Rte_Call_RpNvMService_ReadBlock(BLOCK_ID, dataBuffer);

3. 服务响应关系：通过 OperationInvokedEvent 关联 Server P-Port

场景角色：Runnable 作为 Server 端，本身不主动执行，而是被动等待外部 Client 调用本 SWC 提供的服务。
绑定载体：RTE Events 体系中的 OperationInvokedEvent。
架构流向：

外部 Client 发起调用请求
         │
         ▼
[P-Port: PpDid5005] (Client-Server Interface)
         └── Operation: ReadData(...)
                  │
                  ▼ 触发对应的事件
         [OperationInvokedEvent]
                  │ 激活绑定的服务端函数
                  ▼
[Server Runnable: UDS_Did_5005_ReadData]

关键辨析： Server Runnable 与 P-Port 的关联并不配置在 Data Access 页签，而是通过 Triggered by (激活源) 绑定到 OperationInvokedEvent。当外部调用到达该 P-Port 的对应 Operation 时，RTE 按事件和调度配置激活 Server Runnable；操作完成后，RTE 按同步或异步调用语义将结果交还 Client。

快速决策速查

交互诉求	涉及端口	关联机制 (在 SystemDesk 中的配置位置)	典型生成的 RTE 语义
获取外界输入信号	S/R R-Port	Runnable `Data Access` 按需配置 Read 或 Receive	Implicit Read 为 `Rte_IRead`；Explicit Read 为 `Rte_Read`；Queued 接收为 `Rte_Receive`
向外界发布计算结果	S/R P-Port	Runnable `Data Access` 按需配置 Write 或 Send	Implicit Write 为 `Rte_IWrite`；Explicit Write 为 `Rte_Write`；Queued 发送为 `Rte_Send`
主动请求外部功能/服务	C/S R-Port	Runnable `Operations` (Server Call Points)	`Rte_Call_<Port>_<Operation>()`
承接并执行外部发来的操作	C/S P-Port	InternalBehavior `RTE Events` (`OperationInvokedEvent`) 绑定此 Runnable	被调用入口：`Runnable_Symbol(...)`

Runnable 与普通 C 函数的区别

SWC
├── AUTOSAR RTE 暴露层 (在 ARXML 中声明)
│   ├── Runnable: Temperature_Init
│   └── Runnable: Temperature_10ms
│
└── C 内部私有实现层 (仅在 .c 内部，无需在 ARXML 建模)
    ├── FilterSensorNoise()
    ├── CheckBoundaryLimits()
    ├── LinearInterpolation()
    └── FloatToFixed()

维度	AUTOSAR Runnable	普通 C 函数 / Helper Function
调度入口	由 RTE Event 激活，并由 RTE/OS 配置映射到执行上下文	由内部代码直接调用，不被 RTE 感知
ARXML 声明	必须有 `RUNNABLE-ENTITY` 元素与配置	无需在 ARXML 中体现
端口数据访问	需配置 Access Point 才能使用 `Rte_Read/Write`	只能通过入参或全局变量传递数据
系统开销	占用 RTE 调度上下文与栈开销	普通栈帧调用，开销极低

Runnable 划分决策

不要把每个子函数都建模成 Runnable。Runnable 会参与 RTE 契约、事件和调度配置；过度拆分会增加配置复杂度与运行时开销，但 Runnable 不一定各自对应 OS Task 或任务切换。

在决定是否为一个功能新建 Runnable 时，只需问一个核心问题：

“这个函数是否需要拥有独立的 AUTOSAR 执行语义？”

以下情况可作为是否建模为独立 Runnable 的判断依据（满足其一即可评估，仍需结合调度和并发约束）：

独立触发源或执行周期：例如 10ms 与 100ms 周期执行，或由数据/操作事件触发
独立服务入口：作为 Server 响应外部 Client-Server Operation 请求（通过 OperationInvokedEvent 激活）
独立模式响应：在特定模式进入（Entry）或退出（Exit）时单独激活/挂起
独立 Task 映射需求：该功能属于高优先级核心控制回路，需要独占分配到高优先级 OS Task
独立并发与互斥控制：具有特殊的并发（canBeInvokedConcurrently）或临界区隔离需求
独立的数据一致性边界：需要为该 Runnable 的数据访问配置隐式读写或其他一致性语义

如果一个函数仅仅是为了拆分代码长短、算法分步、提高复用性或改善可读性，它只是普通私有函数，不能建模为 Runnable。

RTE Events：何时激活 Runnable

Event 决定了 Runnable 在什么时刻、由谁来触发运行：

Event 类型	典型应用场景	对应的 Runnable 角色
TimingEvent	1ms、5ms、10ms、100ms 等固定周期任务；周期按 ARXML 时间单位配置（示例 `0.01s` 为 10ms）	周期算法主函数（如 `Ec_MainFunction`）
InitEvent	上电或模块复位后的单次初始化逻辑	初始化函数（如 `Ec_Init`）
DataReceivedEvent	指定的 R-Port 收到新数据后触发 RTE Event，由调度配置安排执行	事件驱动型接收处理函数
OperationInvokedEvent	外部 Client 调用了本 SWC 提供的 Server 接口	Server 端处理函数（如 `Uds_ReadData_Op`）
ModeSwitchEvent	系统切换到特定模式（On Entry / On Exit）时触发	模式切换处理函数（如 `OnEnter_Sleep`）
BackgroundEvent	系统空闲时运行	低优先级后台巡检或自检任务

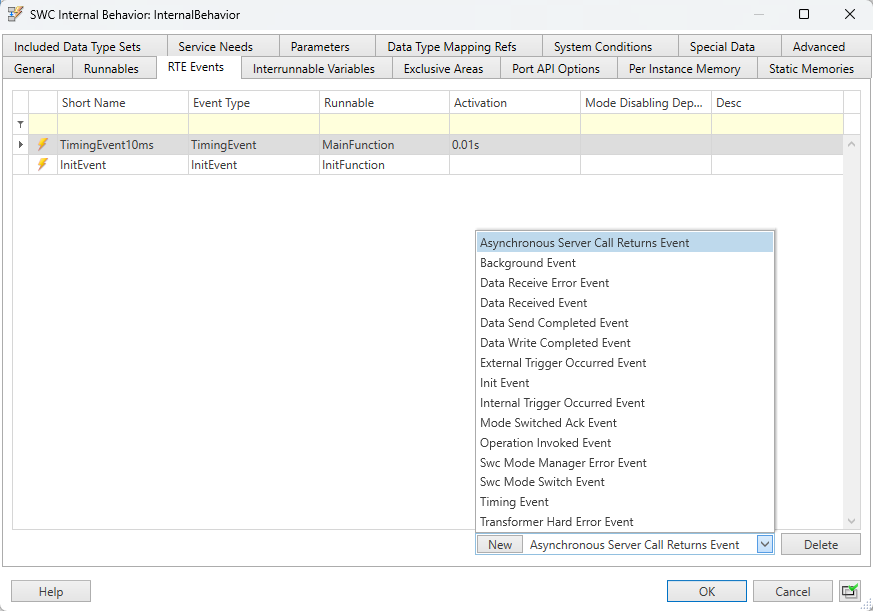

对应 Event 需要先在该 Internal Behavior 的 RTE Events 中配置。

定义 Event 只是建模 Runnable 的触发条件，不会自动完成 ECU 的 OS Task 分配。集成时还要检查 RTE 生成的任务映射、任务优先级和周期、Runnable 的可重入性及共享数据保护，确保实际调度满足响应时间和资源约束。

Data Access 访问模式

在 SystemDesk 中为 Runnable 关联端口数据时，应理解不同访问选项对应的 RTE 语义。图中选项展示的是工具的配置界面；最终生成的 API 还受 AUTOSAR 配置和 RTE 实现影响。

Implicit Access 通常在 Runnable 执行边界建立读写数据的快照/缓冲语义，有助于定义一致性，但可能带来复制开销；Explicit Access 在代码调用 RTE API 时访问数据，时机更灵活，但应用需考虑多次读写之间的数据变化。是否采用队列、显式接收或隐式访问，应按数据是否需要逐条保留、事件触发方式及一致性要求决定。

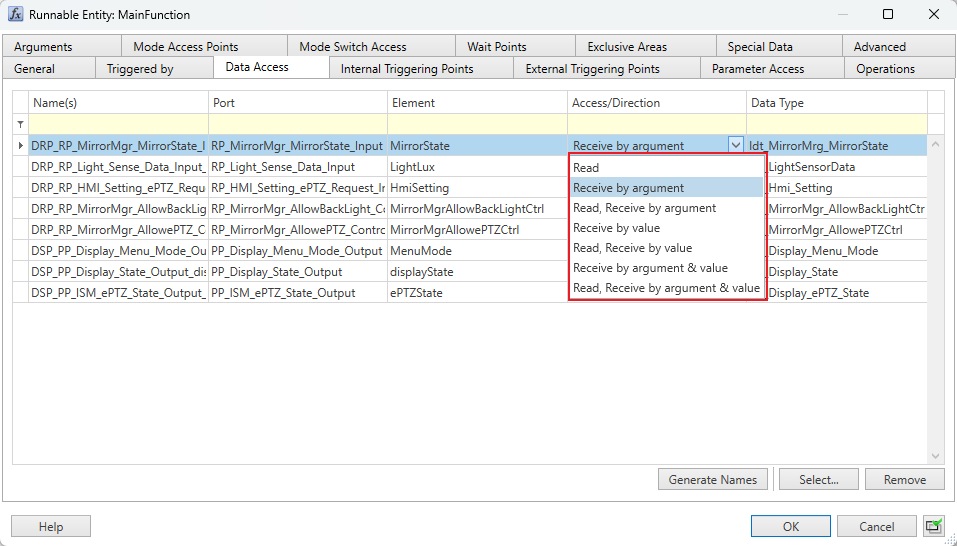

Receiver Port

Access/Direction	典型 RTE 接口	适用场景与注意事项
Read（Implicit）	`Rte_IRead_xxx()`	Runnable 内读取隐式数据快照；常用于周期性消费
Receive by value	`Rte_Receive_xxx()`	从 Queued 接口逐条接收；按工具生成的接口签名传递数据
Receive by argument	`Rte_Receive_xxx(&value)`	从 Queued 接口逐条接收；通过参数写入较大数据对象
Read + Receive 组合	同时生成对应的读取接口	仅在同一端口确实需要两种访问语义时配置；使用代码和模型配置保持一致

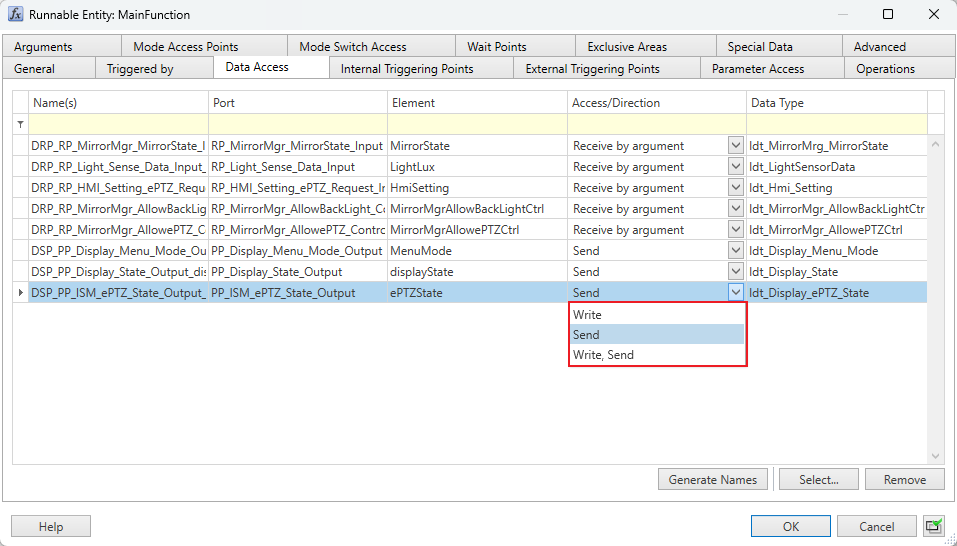

Provider Port

Access/Direction	典型 RTE 接口	适用场景与注意事项
Write（Implicit）	`Rte_IWrite_xxx()`	写入 Runnable 的隐式输出缓冲；常用于周期性输出
Send	`Rte_Send_xxx()`	向 Queued 接口发送一条数据；按队列语义处理接收
Write + Send	同时生成对应的写入接口	仅在同一端口确实需要两种访问语义时配置；不能将两种语义视为等价

Server Call Point：如何调用外部服务

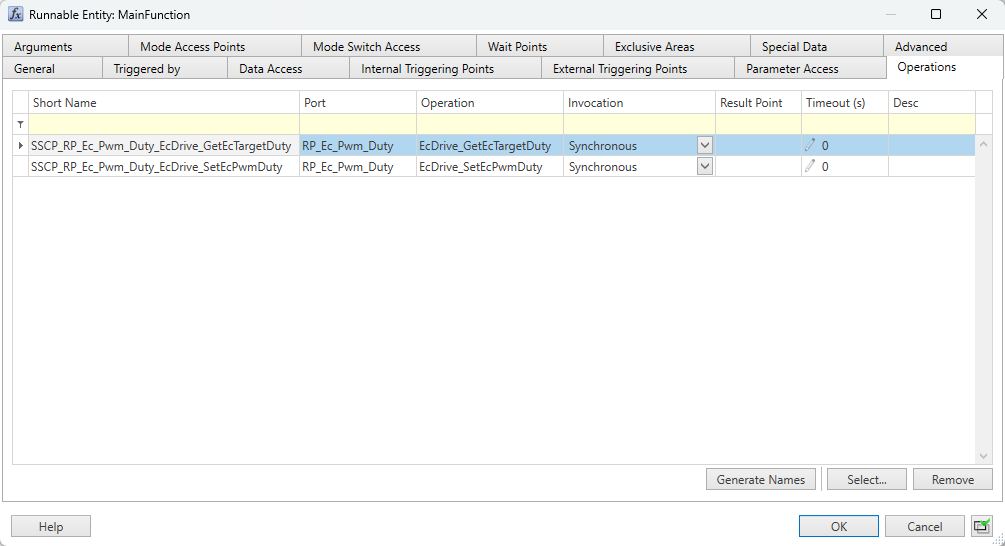

当 Runnable 需要作为 Client 主动请求外部操作时，需要在 Runnable 下建立 Server Call Point：

Runnable
 └─ Server Call Points
      └─ RpNvMService.ReadBlock (引用 R-Port 及其具体 Operation)

同步调用：配置为 Synchronous 时，通过 Rte_Call_<Port>_<Op>() 调用并等待操作结果返回。
异步调用：配置异步调用点后，通过 Rte_Call() 发起请求，再用 Rte_Result() 获取结果；模型还需定义异步返回后的处理方式。

第四步：实现描述

SWC 建模完成内部行为后，如果需要将模型交接给具体代码实现或编译器，需要创建 Swc Implementation。

ApplicationSwComponentType 声明架构与接口
        │
        ▼ describes architecture
SwcInternalBehavior 声明调度事件、数据访问与执行入口
        │
        ▼ implemented by
SwcImplementation 声明编译属性、代码依赖与源码交接
        │
        ▼ maps to
C Source Code (*.c) / Headers (*.h) / Object / Library

Code Descriptors：按工具链支持配置源文件、头文件或其他实现制品的引用信息；实际文件名和路径应与交付包及构建工程一致
Resource Consumption：仅在项目和工具链使用时填写相应资源描述；Memory Section、链接段和执行时间预算通常还需在实现、编译器、链接器及 ECU 集成配置中共同定义，不能仅靠 SWC 建模项保证
交接提示：若前期仅做纯架构接口定义，把 ARXML 交由算法团队（如 Matlab/TargetLink）去生成算法代码，可在算法模型定型生成代码后再行补全 SwcImplementation

工程实战案例

`TemperatureMonitor`

1. 功能需求

周期 10 ms 采样温度数据。
上电时复位报警状态。
如果温度高于报警阈值（），输出 OverTemperature = TRUE，否则输出 FALSE。

2. 对象建模结构树

DataTypes
 ├─ Temperature_T (ADT, 0~150 degC) --> uint16 (IDT)
 └─ Boolean_T (ADT) --> boolean (IDT)

PortInterfaces
 ├─ Temperature_I (Sender-Receiver)
 │    └─ Temperature: Temperature_T
 └─ OverTemperature_I (Sender-Receiver)
      └─ OverTemperature: Boolean_T

ComponentTypes
 └─ TemperatureMonitor (ApplicationSwComponentType)
      ├─ R-Port: RpTemperature (Interface: Temperature_I)
      ├─ P-Port: PpOverTemperature (Interface: OverTemperature_I)
      └─ SwcInternalBehavior
           ├─ Runnable: TemperatureMonitor_Init (Symbol: TemperatureMonitor_Init)
           │    └─ Triggered by: InitEvent
           │
           └─ Runnable: TemperatureMonitor_10ms (Symbol: TemperatureMonitor_10ms)
                ├─ Triggered by: TimingEvent_10ms (Period: 0.01 s)
                ├─ Data Read Access: RpTemperature.Temperature
                └─ Data Write Access: PpOverTemperature.OverTemperature

3. 期望生成的 C 代码框架

#include "Rte_TemperatureMonitor.h"

#define TEMPERATURE_LIMIT (10000U) /* 100.00 degC；假设代码使用 0.01 degC 为单位的整数内部值 */

void TemperatureMonitor_Init(void)
{
    /* 上电初值输出 */
    (void)Rte_Write_PpOverTemperature_OverTemperature(FALSE);
}

void TemperatureMonitor_10ms(void)
{
    Temperature_T temperature = 0U;
    Boolean_T overTempFlag = FALSE;
    Std_ReturnType ret;

    /* 1. Explicit Access 示例；Data Access 配置需与此 API 匹配 */
    ret = Rte_Read_RpTemperature_Temperature(&temperature);
    if (ret == RTE_E_OK)
    {
        /* 2. 执行逻辑判断 */
        if (temperature > TEMPERATURE_LIMIT)
        {
            overTempFlag = TRUE;
        }
        else
        {
            overTempFlag = FALSE;
        }

        /* 3. 显式输出超温状态 */
        (void)Rte_Write_PpOverTemperature_OverTemperature(overTempFlag);
    }
}

`EcControl`

在复杂的控制器中，一个 MainFunction 通常同时汇聚多路数据输入、算法决断、调用底层执行器驱动服务并反馈状态。

下图展示了在 SystemDesk 中为 Ec_MainFunction 配置各项 Data Read Access 与 Data Write Access 的典型设置视图：

下图展示了该 Runnable 绑定的触发事件 TimingEvent_10ms 以及调用的底层驱动服务 Server Call Points：

项目命名建议

对象分类	命名模板	实例	说明
SWC Type	`<Module>_<Function>_Swc`	`ThermalControl_Swc`, `ChassisCoordinator_Swc`	明确功能语义，带 `_Swc` 后缀区分类型
R-Port	`Rp<DataOrService>`	`RpVehicleSpeed`, `RpNvMService`	`Rp` 前缀表示 Required 端口
P-Port	`Pp<DataOrService>`	`PpTorqueRequest`, `PpAutoDimStatus`	`Pp` 前缀表示 Provided 端口
PR-Port	`Prp<DataOrService>`	`PrpVehicleMode`	提供且接收的双向端口
S/R Interface	`<DataName>_I` 或 `<DataName>_SR_I`	`VehicleSpeed_I`, `MotorTemperature_SR_I`	`_I` 结尾标明接口
C/S Interface	`<ServiceName>_CSI`	`NvMService_CSI`, `EcDrive_CSI`	`_CSI` 标明 Client-Server 接口
Data Element	`<PascalCase>`	`VehicleSpeed`, `MotorTemperature`	大驼峰，准确表达物理量业务名
Operation	`<Verb><Object>`	`ReadBlock`, `SetEcPwmDuty`	动宾结构表达执行动作
Runnable	`<Module>_<Period/Event>`	`Ec_MainFunction_10ms`, `Ec_Init`, `Uds_ReadData_Op`	包含模块名与触发源/执行周期
RTE Event	`TE_<Runnable>_<Period>` / `OIE_...`	`TE_Ec_MainFunction_10ms`, `OIE_ReadBlock`	前缀标明 Timing/Operation 类型

der Garten

Explorer
