ECU Manager

EcuM 管理 ECU 从复位、启动、运行到休眠、下电或复位的生命周期。它负责执行有严格顺序和时序约束的系统动作，但通常不负责决定业务上何时切换模式。其主要职责包括：

在 OS 启动前，以确定顺序初始化 MCU 驱动和基础 BSW
接收 BswM 已经做出的模式决策，并将其落实为睡眠、关机或复位动作
管理唤醒源的 Pending、Validated、Expired 状态及验证流程
在多核系统中同步各核的 Startup、Sleep 和 Shutdown 阶段
通过 Callout 将电源控制、复位、低功耗和唤醒验证等硬件相关动作留给集成代码实现

EcuM 的 Fixed/Flexible 配置形式、初始化阶段和具体 API 可因 AUTOSAR 版本及供应商实现而不同；本文中的调用链用于说明职责关系，执行顺序应以项目生成配置和集成代码为准。

工作机制

模块边界

EcuM 负责	由其他模块/集成层负责
按阶段初始化驱动和基础 BSW，启动 OS 并完成 Startup II	业务级模式仲裁：通常由 BswM 完成
保存并执行已选择的 Shutdown Target	网络关闭条件判断：通常由 BswM 结合 ComM、Nm 等状态决定
管理唤醒源事件及其验证时限	具体硬件低功耗寄存器、电源开关和复位动作：由 MCU 驱动或 EcuM Callout 实现
按配置执行 ECU 睡眠、关机或复位流程	CAN/LIN 等总线协议和网络模式控制：由相应 BusSM/总线模块完成
在多核配置中协调生命周期阶段	应用业务功能本身及其运行条件

上下游接口契约

上游模块

调用方	接口/职责	关键契约
BswM	`EcuM_SelectShutdownCause()`、`EcuM_SelectShutdownTarget()`、`EcuM_GoHalt()`、`EcuM_GoDown()`	按系统策略先选择合法的 Target/Mode，再请求 EcuM 执行；选择目标不等于硬件动作已经完成
唤醒源所属模块	`EcuM_SetWakeupEvent()`、`EcuM_ValidateWakeupEvent()`	潜在唤醒先报告为 Pending；只有完成配置的真实性验证后，才报告 Validated
Reset Handler/启动代码	`EcuM_Init()`	在启动阶段按集成约定调用，完成 OS 启动前初始化
OS DefaultTask	`EcuM_StartupTwo()`	按集成配置在 OS 启动后完成 Startup II
OS 周期任务	`EcuM_MainFunction()`	按配置周期推进唤醒源验证及相关计时
OS Shutdown Hook	`EcuM_Shutdown()`	按集成的 Shutdown 流程交回控制权，执行已保存的关机/复位目标

唤醒源参数通常是 EcuM_WakeupSourceType 位图，而不是单个普通枚举值；每一位对应一个配置的唤醒源。具体位宽和有效位应以所用版本及生成配置为准。

下游模块

MCU
- 提供正常运行模式、睡眠模式和复位能力
- EcuMSleepModeMcuModeRef 和 EcuMNormalMcuModeRef 必须指向有效的 McuModeSettingConf
- EcuM 负责选择模式，MCU 负责真正修改芯片状态
OS / SchM / RTE
- EcuM 调用 StartOS() 启动 OS
- EcuM_StartupTwo() 完成 BswM 初始化、SchM 初始化和 Rte_Start()
- 下电流程按集成顺序停止 RTE/SchM 并调用 ShutdownOS()
- OS Shutdown Hook 按配置将控制权交回 EcuM_Shutdown()
ComM
- 若唤醒源配置了 EcuMComMChannelRef，有效网络唤醒最终需要通知对应 ComM Channel
- 该引用为空通常表示该唤醒源不是网络唤醒源
Det
- 当 EcuMDevErrorDetect = true 时，EcuM 对未初始化调用、空指针、非法参数和未知唤醒源等开发错误进行上报
硬件集成层
- 通过 EcuM_AL_SwitchOff()、EcuM_AL_Reset()、EcuM_EnableWakeupSources() 等 Callout 实现
- EcuM 只规定函数名、调用时机和参数语义，硬件动作由系统集成者实现

任务模型

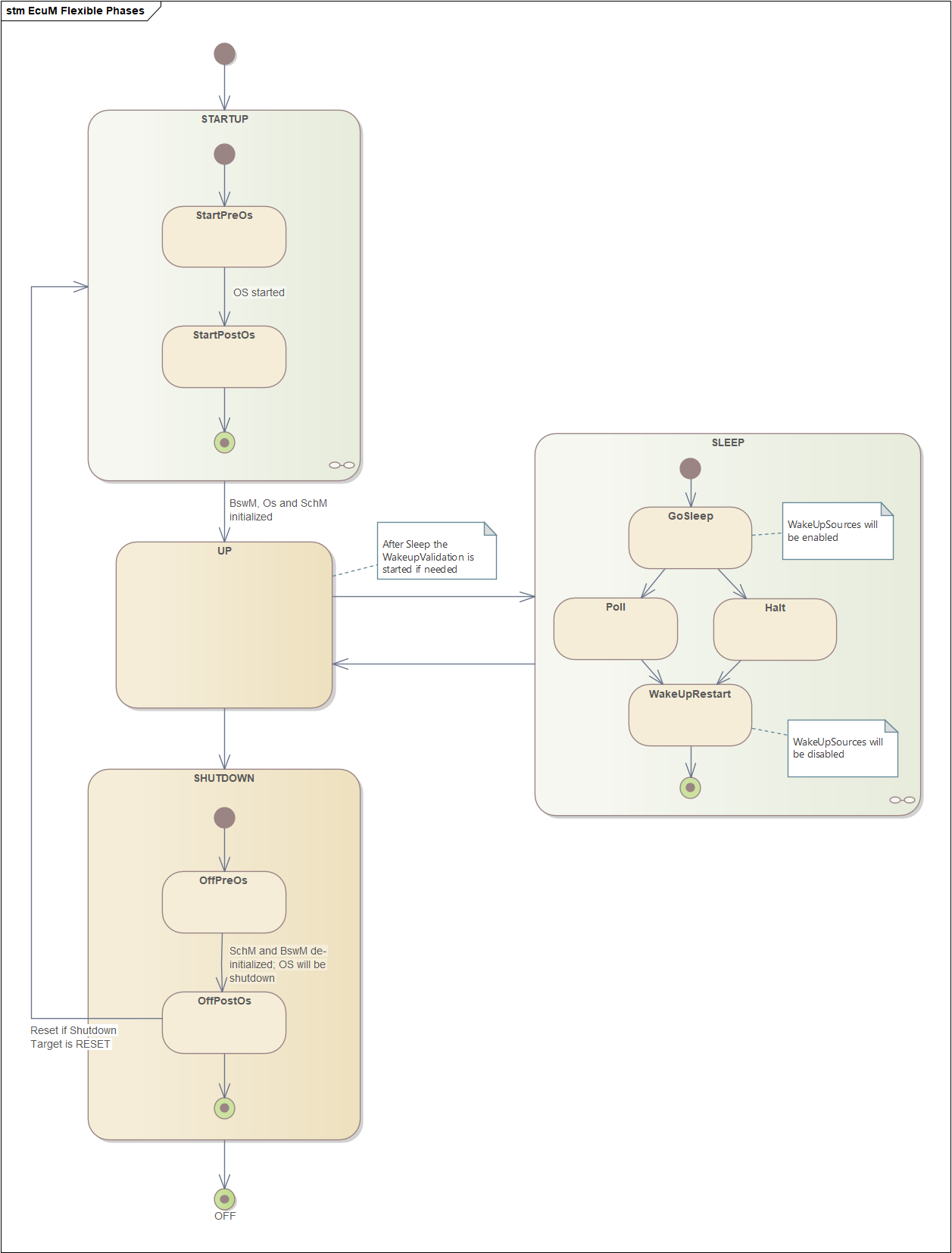

EcuM 的执行上下文可分为四类。各阶段的入口、调用者和可用服务不同，不能把 OS 启动前、周期任务和 Shutdown Hook 中的执行环境视为等价。

OS 启动前同步上下文

入口为 EcuM_Init()，通常由启动代码在 OS 启动前调用，主要完成：

EcuM 内部变量初始化
可选循环复位检测
可选可编程中断配置
按顺序调用 EcuM_AL_DriverInitZero()
按顺序调用 EcuM_AL_DriverInitOne()
按集成流程调用 StartOS()

这一阶段通常不具备完整 OS 调度能力，因此初始化函数不能隐式依赖尚未启动的周期任务、事件、资源或异步处理。

OS DefaultTask 上下文

OS 启动后，由集成配置指定的任务调用 EcuM_StartupTwo()（常见为 DefaultTask）。该阶段完成 BswM、SchM 和 RTE 相关启动，并把运行期模式决策交给 BswM。

周期任务上下文

EcuM_MainFunction() 由 OS 周期调度，主要负责推进唤醒源验证：

检查 Pending Wakeup
启动唤醒源验证
调用集成层验证逻辑
更新验证计时
将事件归类为 Validated 或 Expired
停止失败唤醒源的验证

因此它不是 ECU 主状态机的唯一驱动函数，而主要是唤醒事件验证引擎。

Pending 表示检测到潜在唤醒、仍在验证窗口内；Validated 表示唤醒源通过验证；Expired 表示在配置期限内未完成验证。Expired 不能简单等同于硬件故障，需结合唤醒源、验证 Callout 和诊断策略分析。

Shutdown Hook 上下文

EcuM_GoDown() 调用 ShutdownOS() 后，OS 通过 Shutdown Hook 调用 EcuM_Shutdown()。此时：

正常 OS 服务已经不可假定可用
EcuM 根据保存的 Shutdown Target 调用 EcuM_AL_SwitchOff() 或 EcuM_AL_Reset()
Callout 原则上不应返回，或者返回后必须进入明确的故障保护路径

生命周期时序

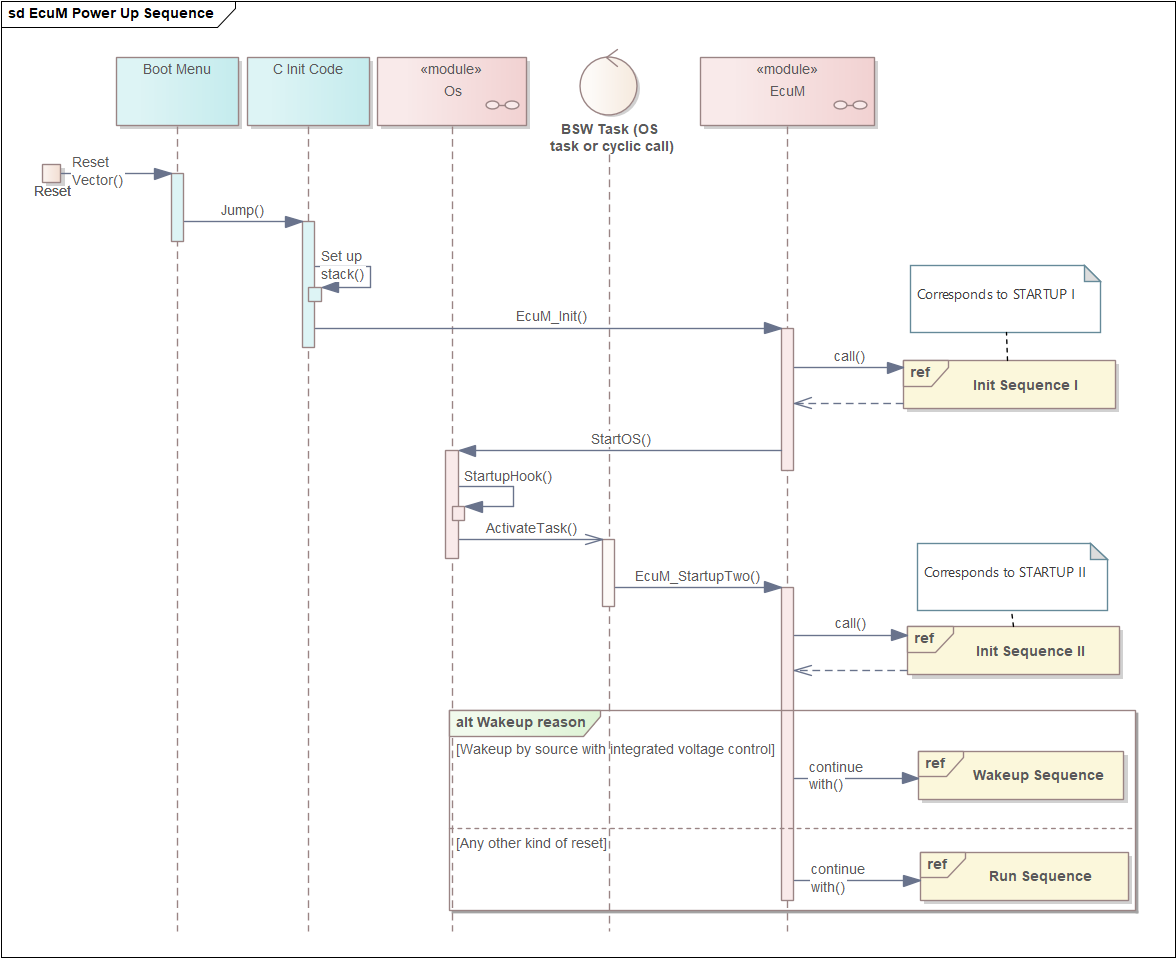

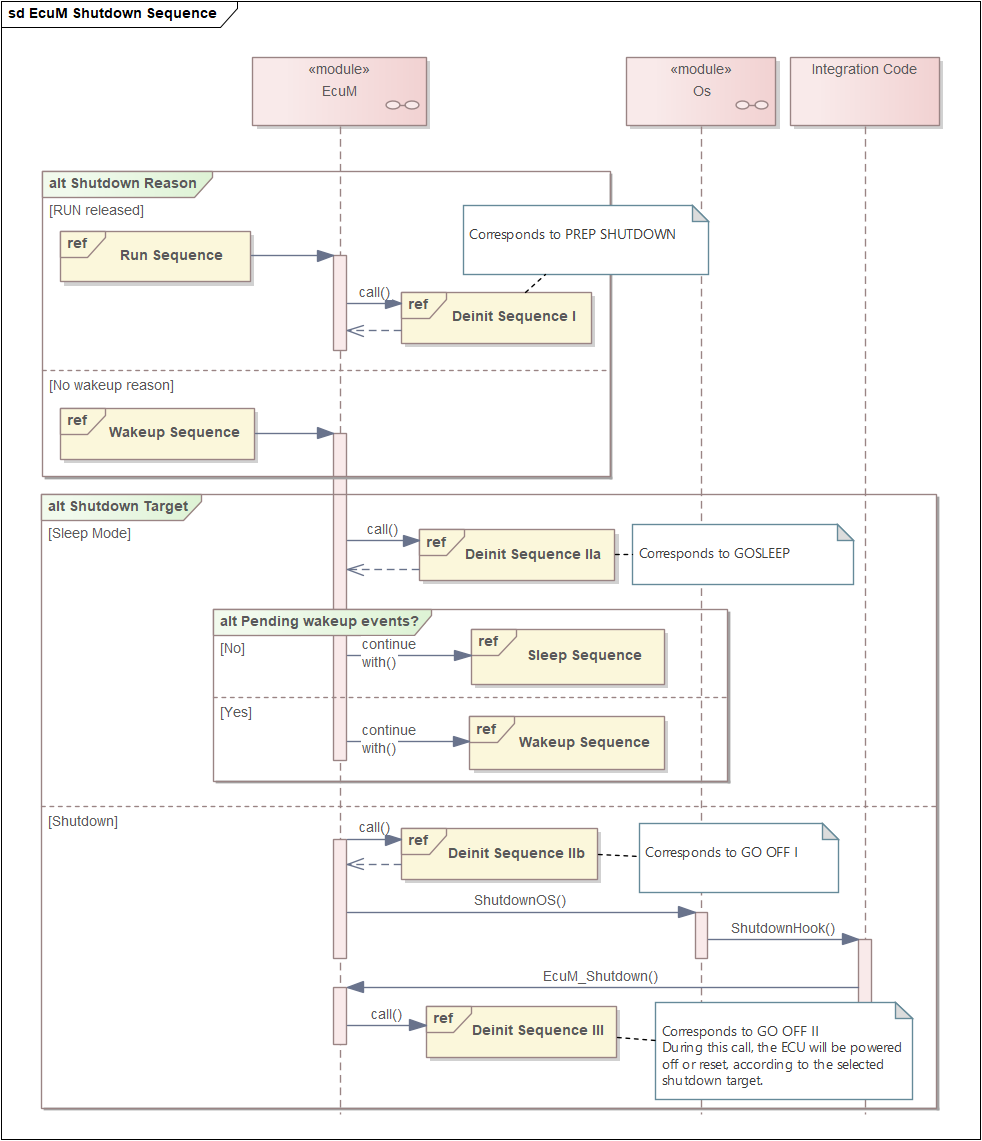

下图概括 OS 启动前初始化、OS 启动后的 Startup II，以及由 BswM 选择目标后进入 Shutdown 的主要交接点。Callout 细节和服务停止顺序由 ECU 集成方案决定。

sequenceDiagram
    participant Reset as Reset Handler
    participant EcuM
    participant OS
    participant BswM
    participant AL as EcuM Callout

    Reset->>EcuM: EcuM_Init()
    EcuM->>EcuM: DriverInitZero / DriverInitOne
    EcuM->>OS: StartOS()
    OS->>EcuM: EcuM_StartupTwo()
    Note over EcuM,BswM: Startup II 按配置完成 BswM、SchM 和 RTE 初始化
    Note over BswM,EcuM: BswM 在运行期决定目标，EcuM 负责执行

    BswM->>EcuM: SelectShutdownTarget(...)
    BswM->>EcuM: EcuM_GoDown(...)
    EcuM->>OS: ShutdownOS()
    OS->>EcuM: EcuM_Shutdown()
    EcuM->>AL: SwitchOff / Reset Callout

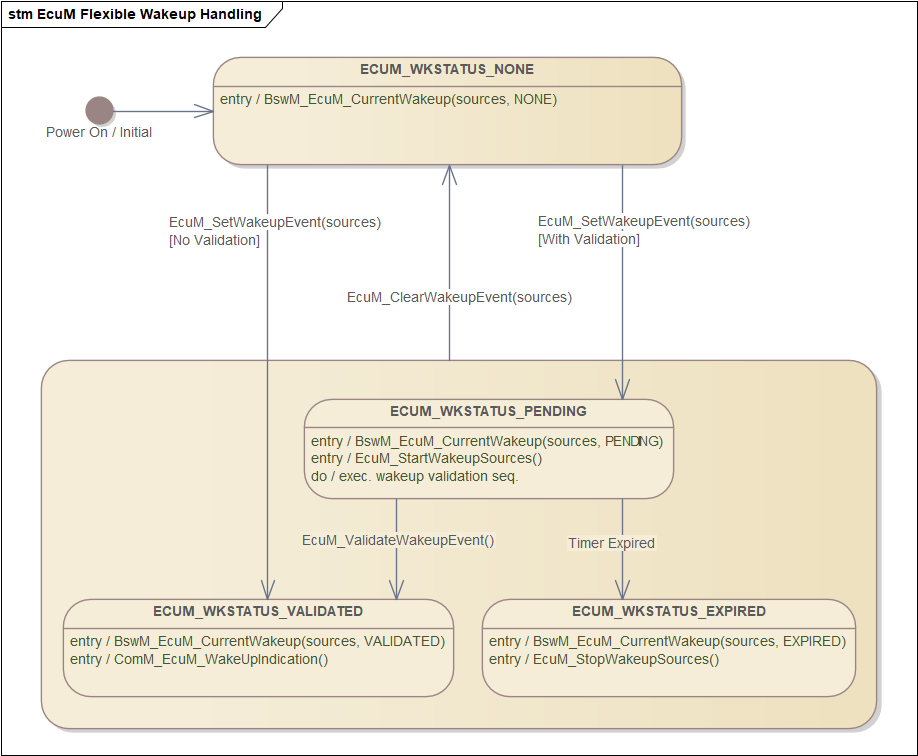

唤醒事件状态流转

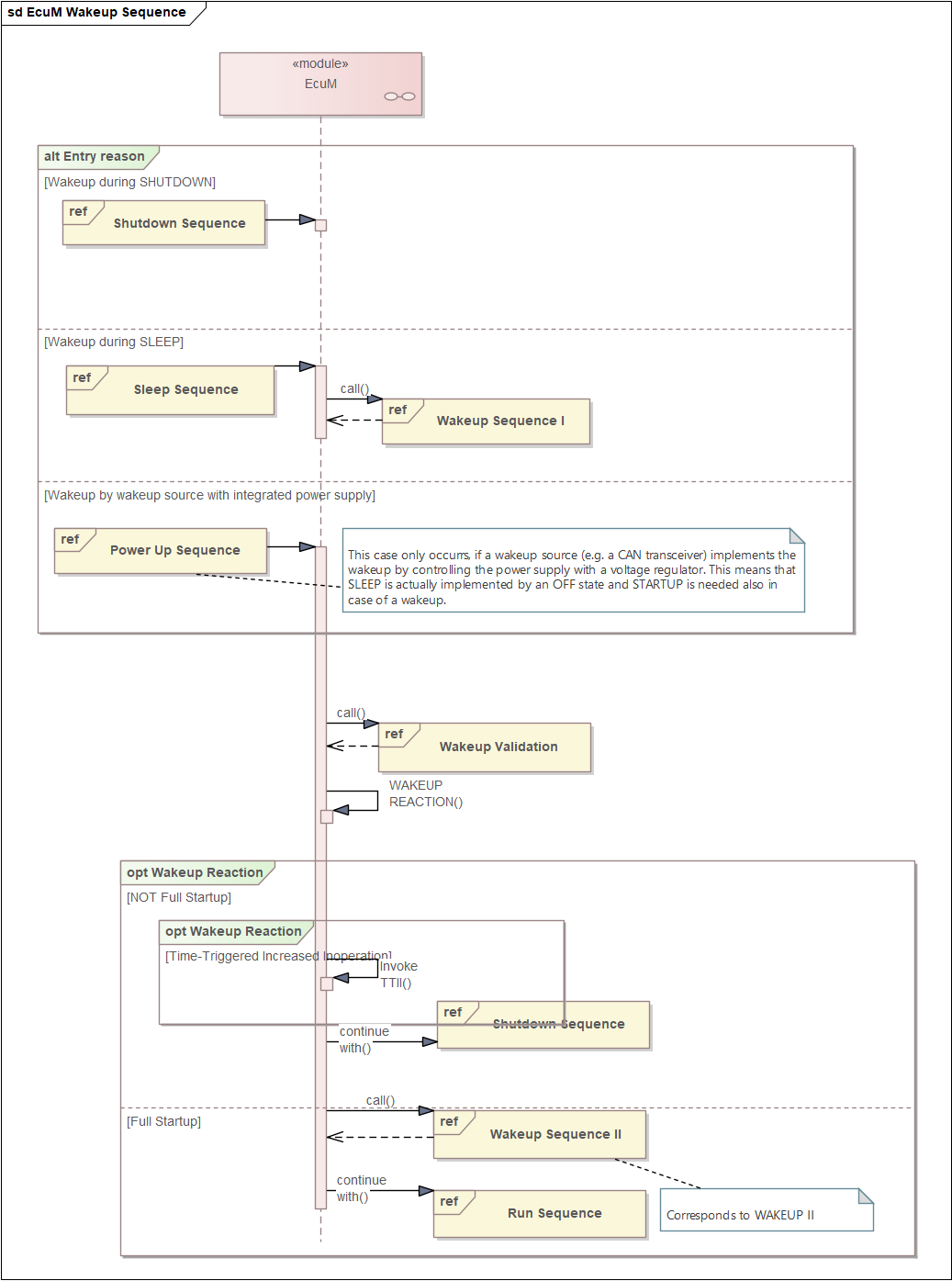

唤醒检测、真实性验证和后续网络恢复是三个不同阶段。对于映射到 ComM Channel 的网络唤醒源，EcuM 在有效唤醒后还需按配置通知 ComM；总线控制器和网络模式的恢复仍由相应模块完成。

stateDiagram-v2
    [*] --> NoWakeup
    NoWakeup --> Pending: EcuM_SetWakeupEvent
    Pending --> Validated: 验证成功 / EcuM_ValidateWakeupEvent
    Pending --> Expired: 验证超时
    Validated --> NoWakeup: 清除或消费事件
    Expired --> NoWakeup: 清除或消费事件

无需单独验证的唤醒源可按其配置直接进入有效唤醒处理；上图展示的是需要验证的典型路径。

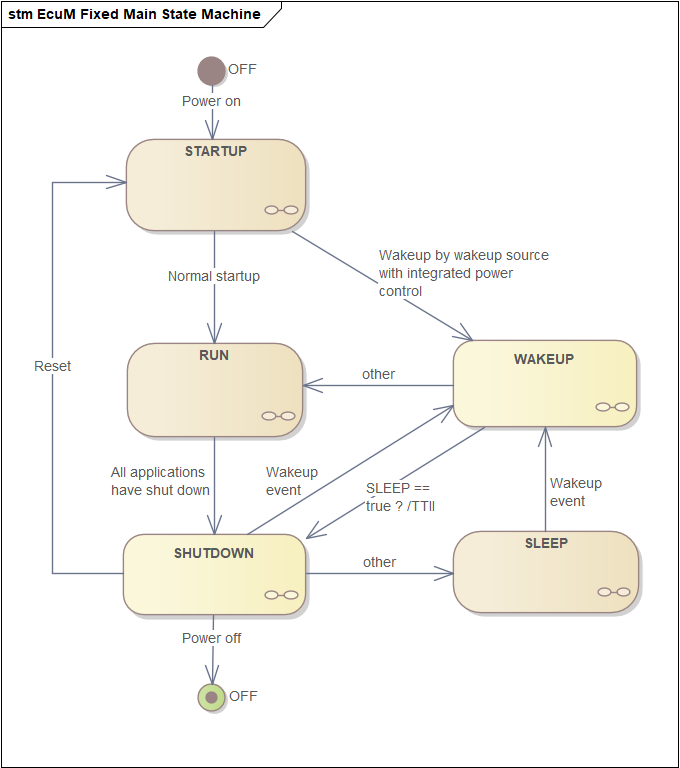

状态机

典型流程

上电启动

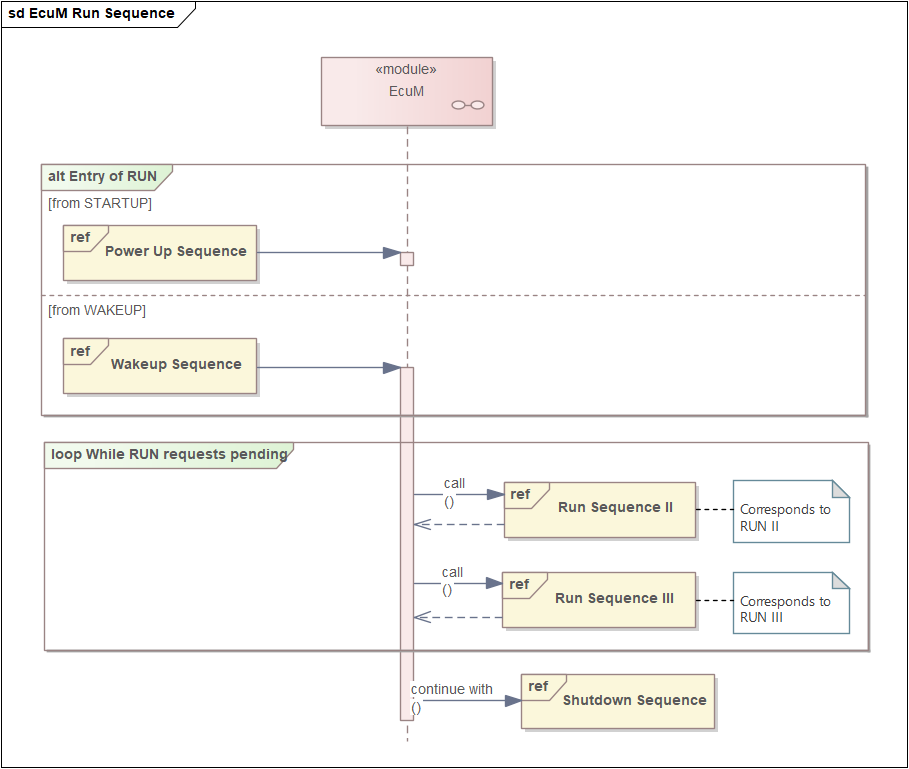

运行阶段

关机或复位

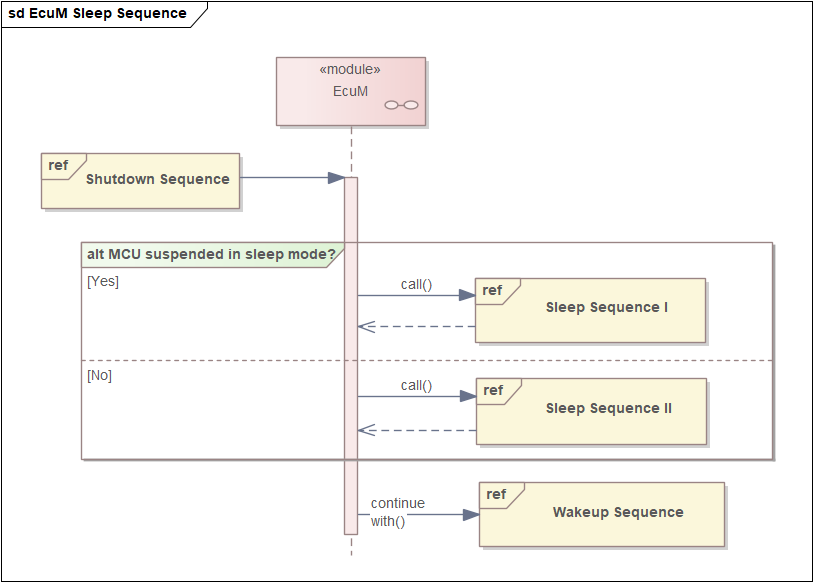

休眠

唤醒

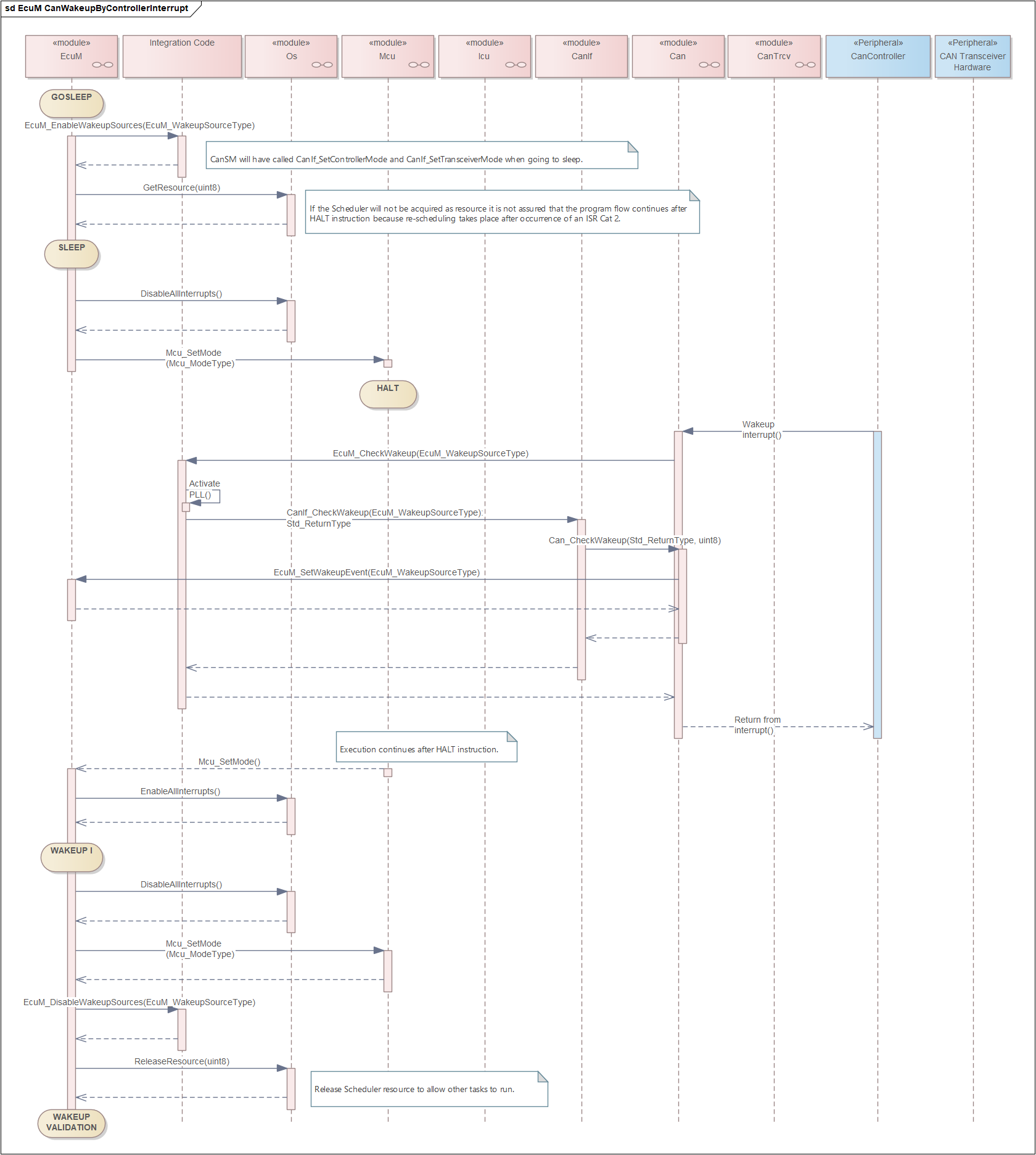

CAN 网络唤醒

配置与排查要点

核对 Reset Handler、EcuM_Init()、StartOS()、EcuM_StartupTwo() 和 EcuM_MainFunction() 的调用顺序及任务归属。
检查唤醒源位图、验证期限、验证 Callout 和 EcuMComMChannelRef 映射；区分 Pending、Validated 与 Expired。
检查 Shutdown Target 是否在 EcuM_GoDown()/EcuM_GoHalt() 前正确选择，以及相应 Callout 是否实现且满足不可返回/失败保护约束。
若发生多核启动或关机挂起，沿各核阶段同步点、OS 服务可用时段和集成 Callout 逐一确认。
核对 MCU 正常/睡眠模式引用指向有效配置，并确认硬件实际支持目标模式。
