Diagnostic Event Manager

7 min read

Dem 是 ECU 内部诊断事件和 DTC 状态的管理者。上游 Monitor 报告测试结果，Dem 按配置执行防抖、事件状态更新、DTC 确认、故障记录及老化处理，并通过 NvM 持久化需要保留的数据；Dcm、FiM、Dlt 等模块则通过相应接口读取诊断信息或接收状态通知。

需要区分 Event 和 DTC：Event 表示一个监控项的诊断结果，DTC 是面向诊断读取的故障代码；一个 DTC 可关联一个或多个 Event，状态汇总和故障内存行为受生成配置及诊断法规约束。

工作机制

职责与边界

SW-C 和 BSW 中存在大量故障监视器，但 Monitor 不应该各自实现防抖、DTC 状态机、故障确认、老化、故障内存管理和掉电保存。Dem 将这些共性能力集中起来，使故障监视器只需报告 PASSED/FAILED/PREPASSED/PREFAILED，其余生命周期由 Dem 统一处理。

同时，诊断服务模块并不保存故障信息。Dcm 处理 UDS/OBD 诊断服务，J1939 诊断由独立的 J1939Dcm 处理；DTC 状态、冻结帧、扩展数据和故障内存由 Dem 管理，并按配置通过接口提供给相应的诊断服务模块。

事件处理模型

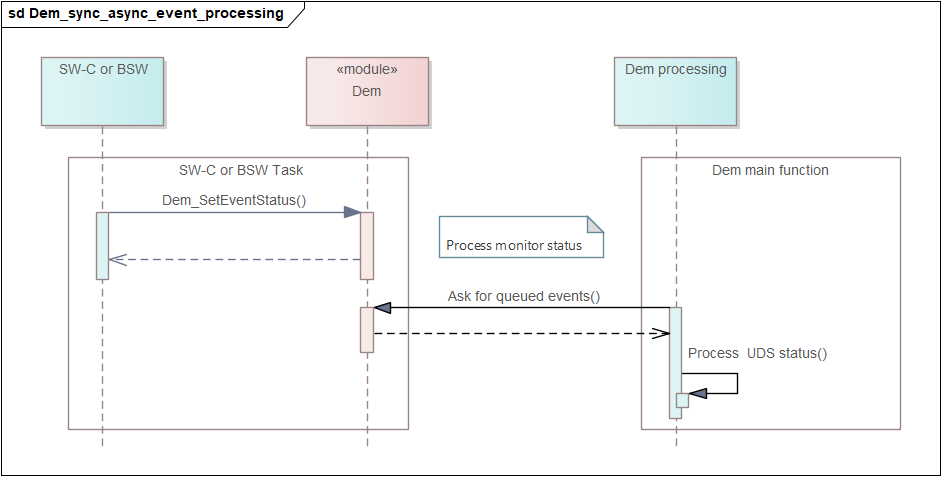

Dem 采用“状态报告入口 + 周期处理 + 异步持久化”的混合模型。监控器报告结果后，Dem 根据配置推进防抖和事件/DTC 状态；符合记录条件时采集冻结帧、扩展数据等上下文，并在需要时通过 NvM 持久化。NvM 写入完成与事件状态更新是不同阶段。

sequenceDiagram
    participant Monitor as SW-C/BSW Monitor
    participant Dem
    participant FiM
    participant NvM
    participant Dcm

    Monitor->>Dem: Dem_SetEventStatus(EventId, PREFAILED/FAILED)
    Dem->>Dem: 更新防抖状态与 FDC
    loop Dem_MainFunction 周期处理
        Dem->>Dem: 推进防抖、Event/DTC 状态及记录条件
    end
    opt 事件状态变化影响功能许可
        Dem->>FiM: Event 状态通知
        FiM->>FiM: 更新 Function Permission
    end
    opt 配置了非易失存储
        Dem->>NvM: 请求保存诊断数据
        NvM-->>Dem: 后续报告存储结果
    end
    Dcm->>Dem: 查询或清除诊断信息
    Dem-->>Dcm: 返回配置的 DTC/记录信息或操作结果

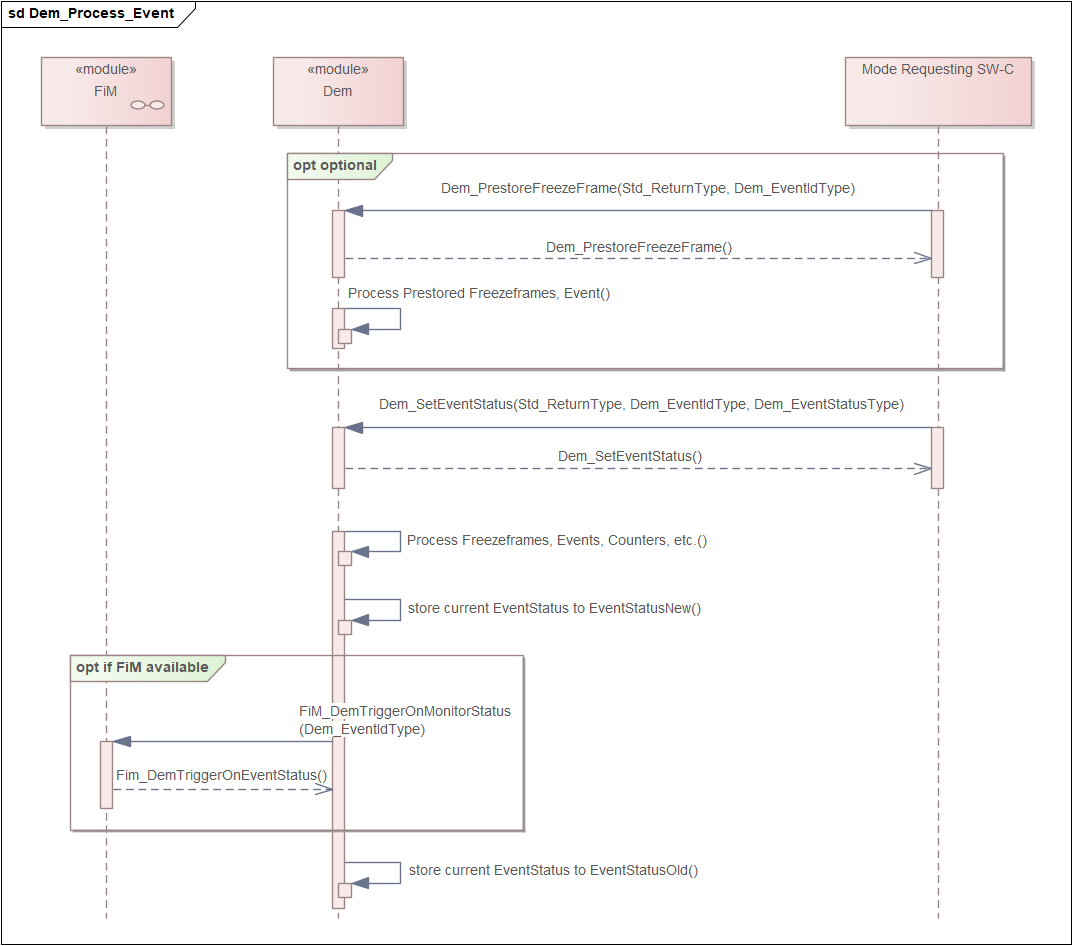

Dem 处理 Event 报告的详细时序图：

Monitor 可按配置在报告事件状态前请求预存冻结帧等现场数据；随后通过 Dem_SetEventStatus() 报告测试结果。记录数据的采集时机、触发条件、记录数量和覆盖策略均由 Dem 配置决定。

初始化

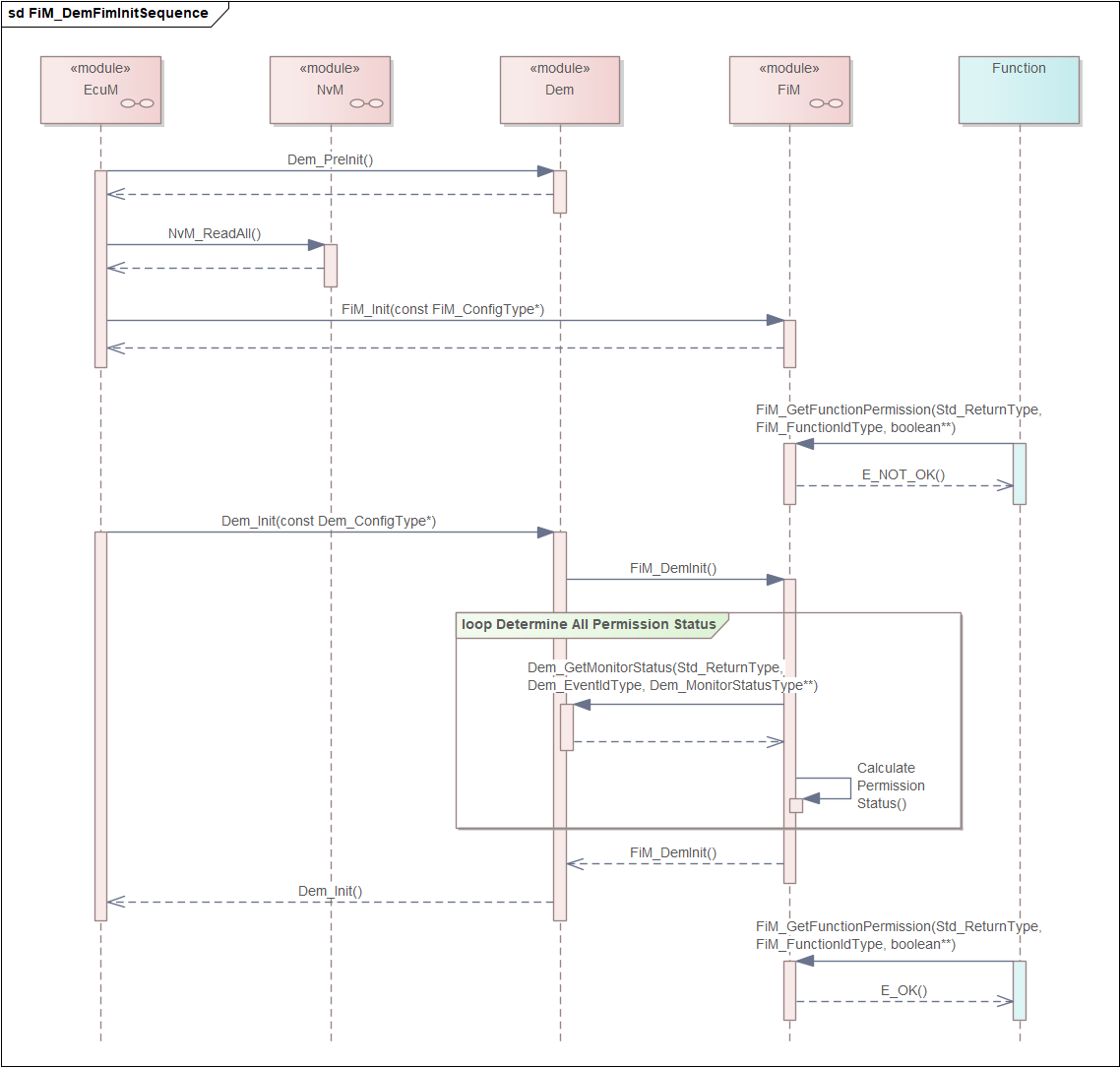

FiM_Init() 只完成 FiM 自身的基础初始化；在 Dem_Init() 完成并通过 FiM_DemInit() 通知 FiM 之前，FiM 还不能提供有效的功能许可查询，因此 FiM_GetFunctionPermission() 返回 E_NOT_OK。等 Dem 恢复诊断状态并完成初始化后，FiM 才读取所有相关 Event 状态、计算 Permission，并开始正常服务。

UDS DTC Status Byte

Bit名称工程含义
Bit0TestFailed当前测试结果是否为失败
Bit1TestFailedThisOperationCycle当前 Operation Cycle 内是否出现过失败
Bit2PendingDTC是否满足 Pending DTC 状态条件
Bit3ConfirmedDTCDTC 是否达到确认条件
Bit4TestNotCompletedSinceLastClear自上次清除后测试是否尚未完成
Bit5TestFailedSinceLastClear自上次清除后测试是否曾失败
Bit6TestNotCompletedThisOperationCycle当前 Operation Cycle 内测试是否尚未完成
Bit7WarningIndicatorRequested是否请求警告指示灯

这些位的置位和清除规则由诊断规范、Operation Cycle、Dem 配置及 Event/DTC 状态共同决定；不能将单一状态位直接等同于“当前故障仍存在”。

防抖机制

Counter-based Debouncing

Monitor 报告：

PREFAILED -> Counter 增加
PREPASSED -> Counter 减少
FAILED    -> 直接到 Failed Threshold
PASSED    -> 直接到 Passed Threshold

当计数达到失败阈值时，Dem 才把测试结果判定为最终 FAILED。JumpUp 和 JumpDown 的作用不是改变最终阈值，而是在检测方向发生反转时，把计数器快速移动到指定值，从而塑造故障建立和恢复的动态响应。

Time-based Debouncing

PREFAILED -> 启动失败方向计时
PREPASSED -> 启动通过方向计时
FAILED    -> 直接判定失败
PASSED    -> 直接判定通过

时间型防抖的实际分辨率受 Dem 周期处理间隔和 OS 调度抖动影响。若设定时间短于任务的有效处理间隔，判定精度就无法达到该设定值；应结合实际调度周期评估防抖参数，而不能只看配置的毫秒数。

Monitor Internal Debounce

由 Monitor 自己维护防抖状态。Dem 可通过 DemCallbackGetFDCFnc 获取 -128...127 范围的 Fault Detection Counter (FDC)，再按配置将其用于事件状态和诊断信息处理。Monitor 的本地判定逻辑与 Dem 的 DTC 生命周期仍是两个不同职责。

配置与排查要点

  • 核对 Event 到 DTC 的映射，以及事件组合、Operation Cycle 和使能条件。
  • 确认 Monitor 报告的是即时结果还是预防抖结果，并核实防抖类型、阈值和任务周期。
  • 检查冻结帧/扩展数据的触发条件与采集回调，避免把“事件已失败”误认为“记录数据已持久化”。
  • 对照 DTC Status Byte、FiM 通知和 Dcm 查询结果，区分 Event 状态、DTC 汇总状态与功能许可状态。
  • 若持久化数据缺失，检查 Dem/NvM 初始化顺序、写入请求及 NvM 最终状态。
