Secure Onboard Communication

SecOC 在配置的 PduR 路径上保护 I-PDU：发送时根据 Authentic I-PDU、Data ID 和完整 Freshness Value 计算认证信息，并按配置构造 Secured I-PDU；接收时重建/获取 Freshness Value，验证 MAC¹ 及新鲜度条件，只有通过验证的报文才交付给上层。

SecOC 提供来源认证、数据完整性和防重放能力，不负责加密 Payload，也不负责物理网络发送，因此不提供机密性。

工作机制

安全目标与字段关系

普通通信链路只能说明收到了一帧数据，不能单独证明发送者身份、Payload 完整性或报文新鲜度。SecOC 使用两类输入实现这些保护：

1. Authenticator/MAC：由配置的算法对 Data ID、Authentic I-PDU 和完整 Freshness Value 等认证输入计算，用于检测数据篡改并绑定报文身份。
2. Freshness Value：通常由计数器、时间信息或复合状态构成，用于区分新旧报文；接收端依据截断字段及本地状态重建或取得完整值，并执行新鲜度检查。

Freshness 是什么

MAC 本身不能阻止重放：攻击者重发一条历史合法报文时，该报文原有的 MAC 仍可能正确。接收端必须同时验证 Freshness Value，才能根据配置的计数窗口/同步规则拒绝过期或重复报文。Freshness 的初始同步、重启后的连续性和状态持久化策略，是防重放效果的重要组成部分。

线上 Secured I-PDU 通常只携带截断的 Freshness 字段和截断的 MAC。下图仅示意一种将字段附加到 Authentic I-PDU 的布局；字段位置、长度、位序和是否单独传输截断 Freshness 均由 SecOC 配置及 Profile 决定。

flowchart TB

    subgraph FV["Freshness Value"]
        direction LR
        FV1["截取部分"]
        FV2["其余部分"]
    end

    subgraph MAC["MAC"]
        direction LR
        MAC1["其余部分"]
        MAC2["截取部分"]
    end

    FV1 -.-> FVS["截取的鲜度值"]
    MAC2 -.-> MACS["截取的 MAC"]

    PDU["原始 PDU"]

    PDU --> SPDU["Secured I-PDU"]
    FVS --> SPDU
    MACS --> SPDU

    note["示意：Authentic I-PDU + 配置的截断 Freshness/MAC 字段"]

    SPDU --- note

SecOC、FvM 与 CSM 的分工

SecOC 不直接实现密码算法，而是通过 CSM 请求 MAC 生成或验证；CSM 再经 CryIf/底层 Crypto Driver 访问配置的密码服务和密钥。Freshness Value 的获取、重建、校验及相关状态由 Freshness Value Manager (FvM) 接口和配置提供。

因此，SecOC 的接收成功条件至少涉及 MAC 验证和 Freshness 检查两部分。两者的具体调用次序、同步/异步行为和错误重试策略取决于实现及配置；仅 MAC 匹配不代表报文一定新鲜。

内部任务模型

SecOC 的核心不是一次同步的 MAC 调用，而是 Tx/Rx 两条按配置独立调度的处理管线。其周期入口、缓冲区和重试限制需与 PduR、CSM、FvM 及 OS 调度配置匹配。

Tx 管线

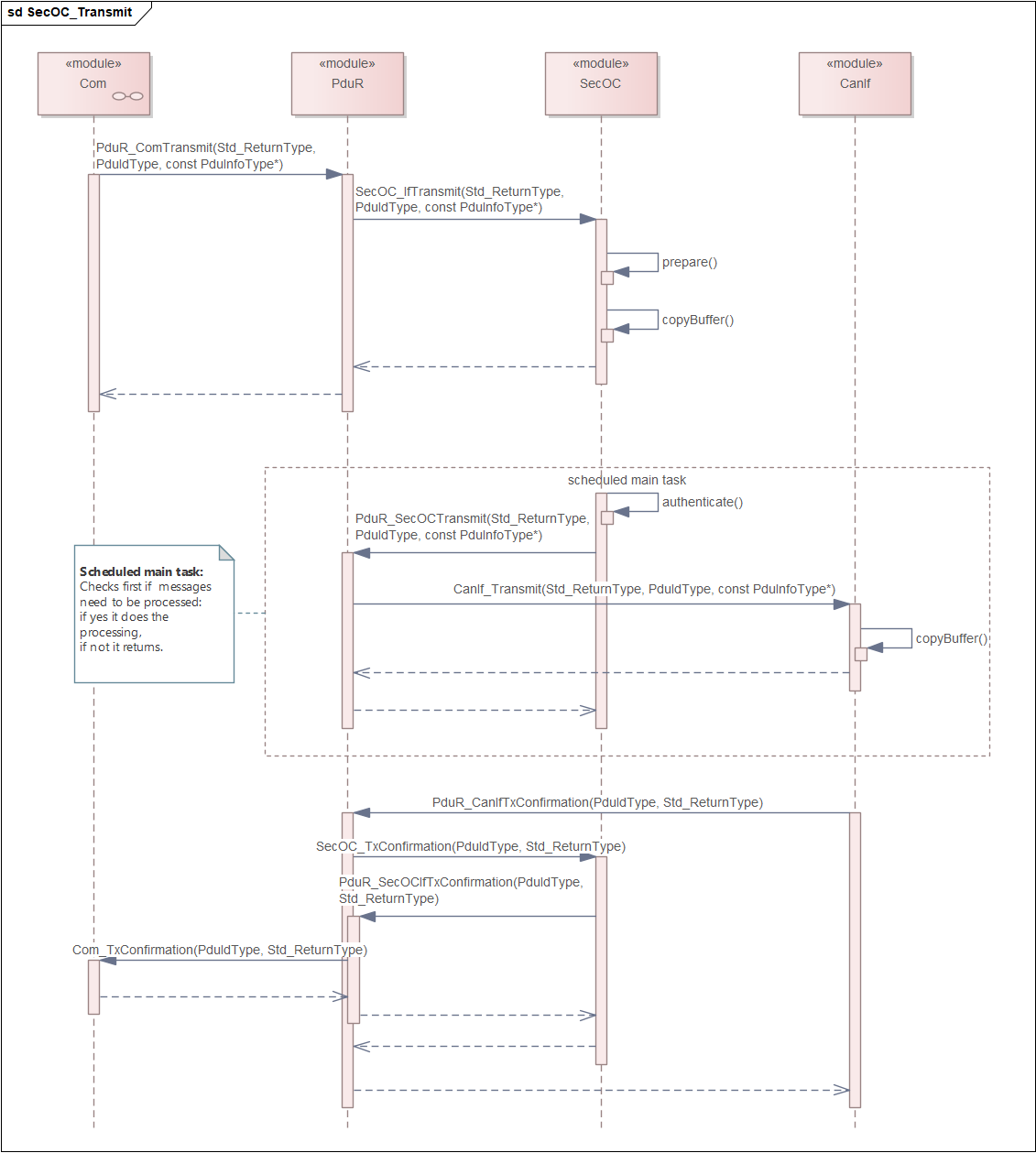

SecOC_IfTransmit
    -> 缓存 Authentic I-PDU
    -> 标记 Tx Job Pending
    -> SecOC_MainFunctionTx
        -> 获取完整/截断 FV
        -> 构造 MAC 输入
        -> 调用 Csm 生成 MAC
        -> 截断 MAC
        -> 构造 Secured I-PDU
        -> 通过 PduR 向下发送
        -> 可选通知 FvM 已启动发送

Rx 管线

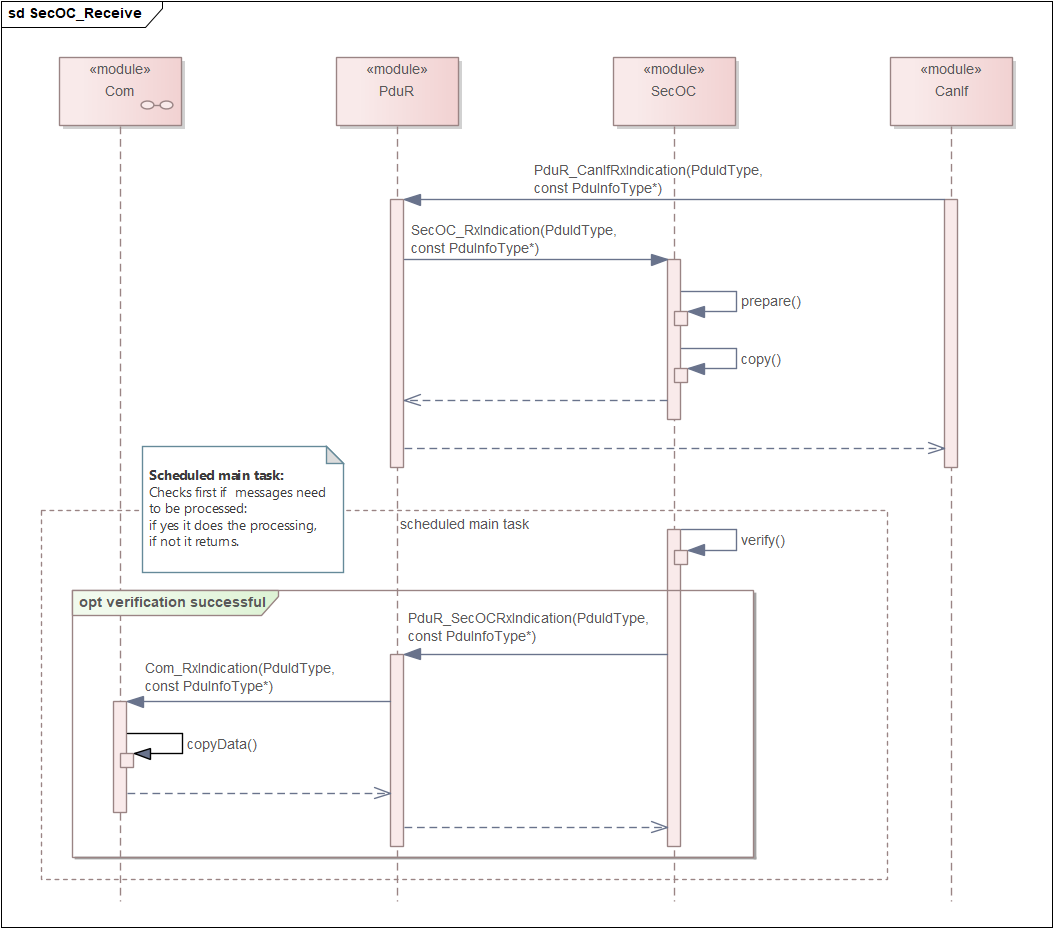

SecOC_RxIndication
    -> 缓存 Secured I-PDU
    -> 标记 Rx Job Pending
    -> SecOC_MainFunctionRx
        -> 拆分 Payload、Truncated FV、Truncated MAC
        -> 获取/重建 Full FV
        -> 构造认证输入并调用 Csm 验证 MAC
        -> 检查 Freshness 是否满足接收规则
        -> 两项均通过才向上层转发
        -> 按配置更新 FvM / Dem 状态

sequenceDiagram
    participant Upper as 上层/PduR
    participant SecOC
    participant FvM
    participant CSM
    participant PduR as 下层 PduR

    Upper->>SecOC: 提交 Authentic I-PDU
    SecOC->>FvM: 获取 Tx Freshness
    FvM-->>SecOC: Full/Truncated Freshness
    SecOC->>CSM: 请求生成 MAC
    CSM-->>SecOC: MAC 结果
    SecOC->>SecOC: 组装配置的 Secured I-PDU
    SecOC->>PduR: 提交安全报文

    PduR->>SecOC: Secured I-PDU 接收指示
    SecOC->>FvM: 重建/检查 Rx Freshness
    FvM-->>SecOC: Freshness 结果及完整值
    SecOC->>CSM: 请求验证 MAC
    CSM-->>SecOC: MAC 验证结果
    alt MAC 与 Freshness 均有效
        SecOC->>Upper: 转发 Authentic I-PDU
    else MAC 或 Freshness 校验失败
        SecOC->>SecOC: 丢弃或按配置报告安全事件
    end

上图为同步结果的概念时序。若 CSM/FvM 接口采用异步作业，SecOC 需在后续 MainFunction 周期中推进并检查作业状态，具体过程由相应配置和实现决定。

典型流程

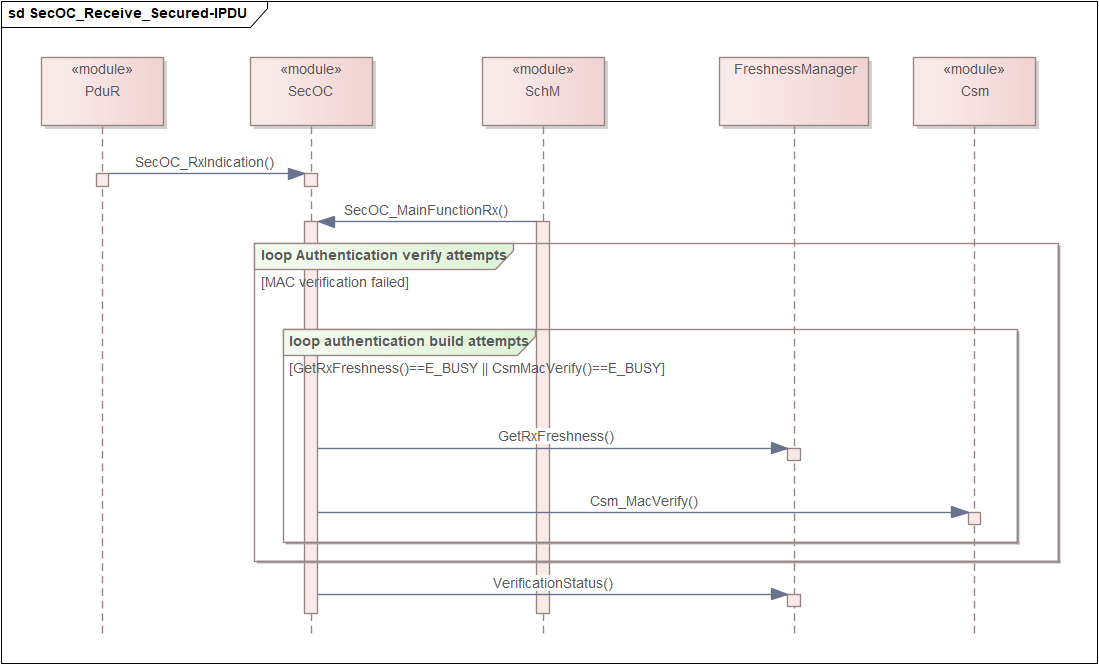

SecOC_RxIndication() 通常负责接收并缓存安全报文，Freshness 处理和 MAC 验证由后续 Rx 处理推进。若 FvM/CSM 返回忙或异步处理中状态，是否重试、最多重试次数及超时行为应以目标实现配置为准；不能假设所有 E_BUSY 都会自动重试。

配置与排查要点

• PDU 映射：核对 Authentic I-PDU、Secured I-PDU、Tx/Rx PDU ID 及 PduR 路由方向，避免误将安全报文直接交付给不匹配的上层。
• 认证参数：检查 Data ID、认证算法、Key Ref、MAC 截断长度及认证输入的字节/位顺序；发送端和接收端配置必须一致。
• Freshness 参数：核对完整值与截断字段长度、重建窗口、初始同步、计数器持久化/重启处理及允许的接收窗口。
• 长度与缓冲区：确认 Authentic/Secured I-PDU 长度、字段偏移、TP/IF 路径和缓存容量与配置相符。
• 异步调度：确认 SecOC_MainFunctionTx/Rx、CSM 和 FvM 作业推进周期与回调已正确配置，并区分请求已接受、密码作业完成和 PDU 已发送。
• 安全失败：MAC 错误、Freshness 过期/重复和密钥或同步配置错误应分别定位；被拒绝的报文不会因底层接收成功而自动成为有效业务数据。

Footnotes

1. Message Authentication Code ↩
