AUTOSAR Adaptive

AUTOSAR 于 2017 年正式推出 Adaptive Platform（AP），以应对自动驾驶、智能座舱、车云互联和全车 OTA 等场景对高性能计算平台的需求。相比面向 MCU、强调静态配置的 Classic Platform，Adaptive 运行在兼容 POSIX 标准的高性能操作系统（如 Linux、QNX）之上，原生支持现代 C++、多进程架构、面向服务通信（SOA）以及应用的动态部署与更新。AP 与 CP 并非替代关系，而是分工协作：

CP 专注于底层纳秒/微秒级硬实时控制与高安全完整性（ASIL D）
AP 则作为中央计算单元与域控制器的核心软件基座，处理海量数据吞吐与多核异构协同
两者通常通过 SOME/IP 等跨域协议进行通信协作

AP 最大的特点是运行时动态性：服务可以动态注册与发现，应用可以独立部署与升级，进程具备故障隔离与自愈能力。深入理解执行管理（EM）、服务通信与发现（CM/SD）以及平台健康管理（PHM）等运行时控制机制，是掌握 AP 的关键。

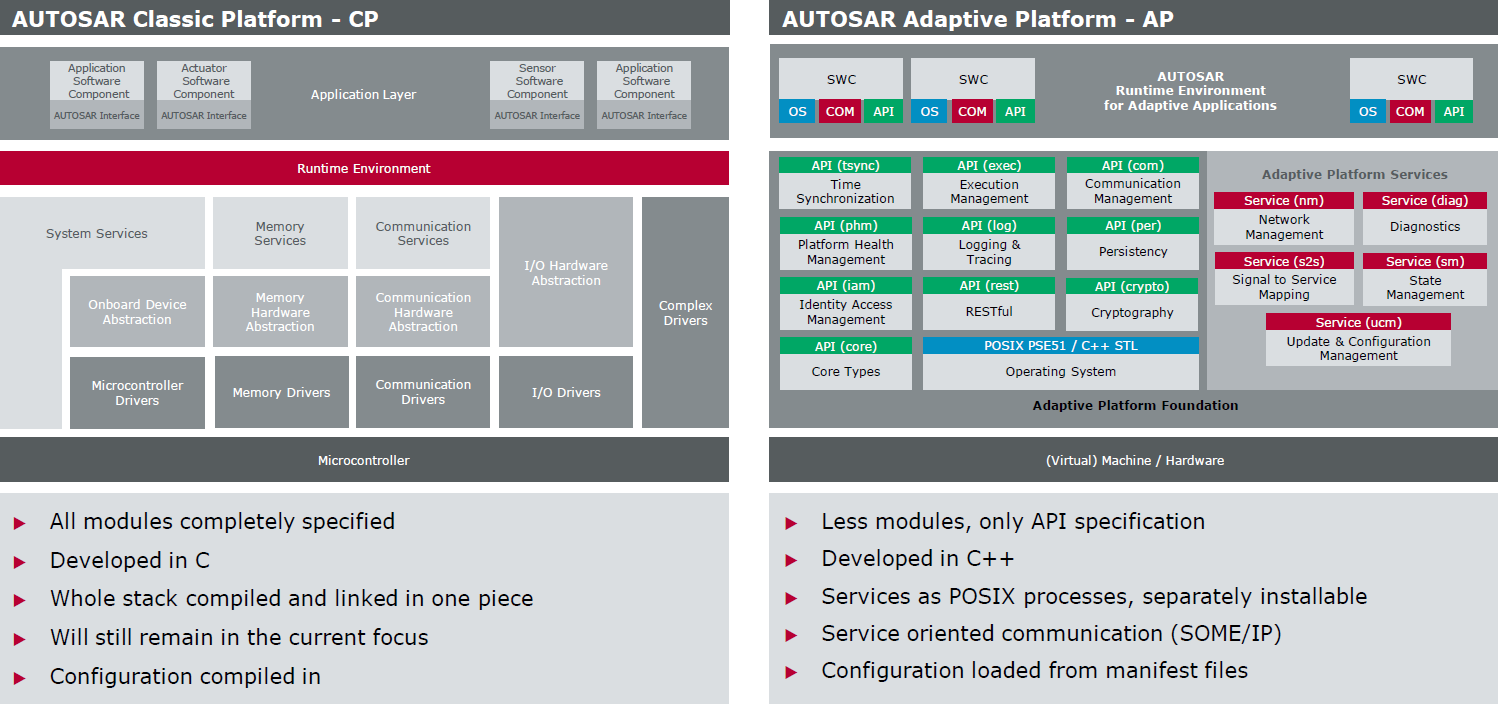

Adaptive 与 Classic 平台差异

两代平台的根本差异源于设计哲学中确定性与灵活性的权衡：

Classic：在系统集成与编译阶段静态固化所有 Task、通信拓扑及资源分配，系统启动后几乎不可更改，强调行为的绝对可预测性与高硬实时性；
Adaptive：采用 POSIX 多进程与 SOA 架构，支持服务的动态注册与发现、应用的独立部署与按需加载，更贴近现代分布式与云原生软件工程范式。

维度	Classic Platform	Adaptive Platform
目标硬件	实时 MCU（如 Infineon TC3xx、NXP S32K）	高性能异构 SoC（如 NVIDIA Orin、高通 8295）
操作系统	单地址空间 OSEK/VDX 实时 OS	POSIX 标准 OS（Linux、QNX）
主要语言	C（遵循 MISRA C 约束）	Modern C++（C++14/17 规范）
内存模型	编译期静态分配，禁用运行时动态内存	严格受控的动态内存（内存池化、禁用缺页中断）
执行模型	Task + Runnable	Process + Thread（独立地址空间与隔离保护）
通信机制	Signal-based（Sender-Receiver 静态绑定）	Service-based（SOME/IP、DDS 动态发现与绑定）
安全等级	最高可达 ASIL D	通常定位于 ASIL B（高安全需求可剥离至独立安全核）
软件更新	整 ECU Bootloader 刷写	单应用 Package 动态安装/升级/回滚
设计目标	确定性与最高功能安全完整性	灵活性、算力扩展性与持续演进能力

Adaptive 架构与 ARA 功能集群

在 Classic Platform 中，应用软件组件 SWC 通过 RTE 屏蔽底层硬件与基础软件通信；而在 Adaptive Platform 中，所有上层自适应应用（Adaptive Application, AA）统一通过 ARA（AUTOSAR Runtime for Adaptive Applications） 访问平台能力。

ARA 为应用提供标准化的 C++ API 规范，其底层由一系列相互协作的功能集群（Functional Clusters, FC）支撑，构筑起车载计算平台的操作环境。

flowchart TB
    AA["Adaptive Applications (AA)"]

    subgraph ARA["ARA"]
        direction TB
        subgraph ControlPlane["控制面与生命周期集群"]
            EM["EM (Execution Mgmt)"]
            SM["SM (State Mgmt)"]
            PHM["PHM (Platform Health)"]
            UCM["UCM (Update & Config)"]
        end

        subgraph ServicePlane["数据面与基础系统集群"]
            CM["CM (Communication)"]
            PER["PER (Persistency)"]
            CRYPTO["CRYPTO (Cryptography)"]
            IAM["IAM (Access Mgmt)"]
            DM["DM (Diagnostics)"]
            TS["TS (Time Sync)"]
            NM["NM (Network Mgmt)"]
        end
    end

    OS["POSIX OS (Linux / QNX / Real-Time Microkernel)"]
    HW["Multi-Core High-Performance SoC"]

    AA -->|C++ ara::* API| ARA
    ControlPlane --> OS
    ServicePlane --> OS
    OS --> HW

常见功能集群职责

功能集群	模块缩写	核心工程职责
Execution Management	`EM`	平台启动入口，解析执行清单，管理进程生命周期、依赖拓扑与安全策略
State Management	`SM`	仲裁系统模式与整车上下文，协调 Function Group 状态切换
Communication Management	`CM`	封装 SOME/IP、DDS 及 IPC 通信，提供面向服务的动态发现、RPC 与发布/订阅
Platform Health Management	`PHM`	对进程的心跳活度、执行超时与执行逻辑进行监视，触发恢复策略
Persistency	`PER`	提供键值（Key-Value）与文件存储，支持写安全机制与掉电一致性保护
Update & Config Management	`UCM`	支持独立软件包的安装、校验、A/B 分区切换与异常快速回滚
Cryptography / IAM	`CRYPTO/IAM`	密钥生命周期管理（HSM/TEE 硬件加速）、报文验签加解密与应用访问控制鉴权
Diagnostics	`DM`	提供 UDS 与 DoIP 车载诊断服务接口
Time Synchronization	`TS`	实现跨域与板内精确时钟同步（基于 IEEE 802.1AS / gPTP）
Network Management	`NM`	负责车载以太网节点的协同休眠与唤醒状态管理

Adaptive Platform 采用模块化设计，可按需裁剪：

微内核最小系统：EM + CM + 目标业务应用（AA）
标准量产平台：EM + SM + CM + PER + PHM
OTA/网联智能节点：增加 UCM + CRYPTO + IAM
高阶智驾中央计算平台：通常启用绝大部分功能集群，并引入时间同步（TS）与诊断（DM）

Adaptive Application

在 AUTOSAR AP 体系中，上层业务逻辑的最终承载单元是 Adaptive Application（AA）。它打破了传统 Classic Platform 中编译期绑定的静态 Runnable 模型，转变为运行于操作系统之上的多线程独立 POSIX 进程，具备完整的生命周期状态机与标准化的三层分层接口。

flowchart TB
    subgraph Config["配置双轨制 (Configuration Descriptors)"]
        M["Manifest 清单<br/>(平台相关: 依赖拓扑/库依赖/恢复策略)"]
        IC["Instance Configuration<br/>(应用相关: 静态变体/业务选项参数)"]
    end

    subgraph AA_Process["Application (1:n Executables / POSIX Process)"]
        direction TB
        subgraph Lifecycle["执行阶段 (Execution States)"]
            INIT["INIT: 资源初始化 / 报告自身运行态"]
            RUN["RUN: 多线程业务循环 (Thread 1..n)"]
            SHUTDOWN["SHUTDOWN: 状态注销 / 资源安全释放"]
            INIT --> RUN --> SHUTDOWN
        end
    end

    subgraph ThreePillars["三层接口支撑 (Three Pillars of Interfaces)"]
        I1["POSIX PSE51 / C++ 标准库"]
        I2["ara::com (面向服务通信接口)"]
        I3["Direct API (基础集群直接调用)"]
    end

    subgraph Runtime_Env["平台支撑环境"]
        OS["POSIX OS (Linux / QNX)"]
        Services["Adaptive AUTOSAR Services<br/>(平台系统服务 / 用户业务服务)"]
        Foundation["Adaptive AUTOSAR Foundation<br/>(EM / PER / CRYPTO / PHM 等核心集群)"]
    end

    M -.-> AA_Process
    IC -.-> AA_Process

    AA_Process === ThreePillars
    I1 --> OS
    I2 --> Services
    I3 --> Foundation

进程实体与多线程执行模型

1:n Executables 一对多映射：

一个逻辑上的 AA 可包含一个或多个可执行二进制文件；
每个 Executable 在系统加载时均实例化为一个独立的 POSIX Process，拥有专属虚拟地址空间与文件描述符，实现硬件级内存隔离。

多线程并发：

进程内部广泛采用现代 C++14/17 线程库（std::thread）或 POSIX 线程（pthread）进行高并发分工，例如将通信监听、算法计算与看门狗心跳分别绑定至不同线程独立运行。

状态生命周期

AA 具备清晰的生命周期分期，并受 EM 的统一监控：

INIT（初始化阶段）：完成内存池与环形队列预分配、外设句柄获取，并通过 Execution Client 调用 ReportExecutionState(kRunning) 告知 EM 自身就绪；
RUN（运行阶段）：主业务多线程循环，处理传感器输入、对外发布/订阅 Event，或响应 RPC Method；
SHUTDOWN（下电阶段）：接收到 EM 的状态迁移指令或 OS 信号（SIGTERM）后，执行脏数据刷盘（Sync to PER）、注销服务并释放资源后安全退出。

三层接口体系

AA 与宿主环境的交互被严格收敛为三类标准化途径：

POSIX PSE51 / C++ 标准库：受限的 OS 级通用底层接口。AA 仅能使用 POSIX 实时安全子集（线程、互斥量、单调时钟等），由底层 POSIX OS（Linux/QNX）直接承载，严禁随意调用未经授权的系统特权调用；
ara::com 接口：统一的面向服务通信接口。无论 AA 访问的是平台级基础服务（如网关服务、诊断路由服务），还是其他 AA 提供的业务微服务，统一通过 ara::com 代理/骨架（Proxy/Skeleton）模式以 RPC、Event 或 Field 交互；
Direct API：专用于访问 Adaptive AUTOSAR Foundation 核心集群的 C++ 原生接口。应用直接调用静态/动态 API 与基础功能交互，比如：
- 向 EM 上报执行状态；
- 调用 PER 存取 Key-Value 或读写标定文件；
- 调用 CRYPTO 请求硬件加解密或验签；
- 向 PHM 发送周期心跳检查点（Alive Checkpoint）。

Manifest 与 Instance Configuration

AA 实现了软件逻辑与运行配置的完全解耦，依赖两套元数据描述文件：

Manifest（平台清单）：面向底层基础设施与中间件。定义进程的二进制存储路径、启动参数、调度优先级（Nice/FIFO）、CPU 亲和性掩码（Affinity），以及当进程异常崩溃时的恢复动作（Recovery Action，如阈值内重启）。
Instance Configuration（实例配置）：面向应用业务本身。提供应用实例的静态元数据与变体参数（如车辆高低配选项、特定国家的合规参数、相机/雷达标定矩阵路径等），由应用在启动时读取解析。

工程实战映射

结合具体标定服务应用（emirror-eol），上述抽象的 AA 概念在工程代码与配置中清晰映射如下：

1. 生命周期在 main.cpp 中的标准实现

int main() {
    // 1. 注册 POSIX 退出信号处理 (PSE51 约束)
    signal(SIGINT, signalHandler);
    signal(SIGTERM, signalHandler);

    // 2. 初始化 Adaptive 平台运行时基础环境
    ara::core::Result<void> init_result{ara::core::Initialize()};

    {
        auto app = std::make_unique<oemxxx::ivi::emirror_eol::EmirrorEol>();

        // 3. 握手 EM：通知生命周期状态已就绪，防止被 EM 判定为启动超时并强杀
        app->ReportApplicationState(ara::exec::ApplicationState::kRunning);
        app->Start(); // 内部调用 amsr::diag 向外部 Offer 标定诊断服务

        // 4. POSIX 线程同步：条件变量挂起主线程，平稳等待下电或终止信号
        std::unique_lock<std::mutex> lock(mutex);
        terminated.wait(lock);

        // 5. 优雅下电：依次注销对外服务，上报退出态
        app->Stop(); // StopOffer 诊断服务
        app->ReportApplicationState(ara::exec::ApplicationState::kTerminating);
    }

    // 6. 逆序反初始化平台运行时环境
    ara::core::Deinitialize();
    return EXIT_SUCCESS;
}

sequenceDiagram
    autonumber
    participant EM as Execution Management (EM)
    participant Main as emirror-eol main()
    participant App as EmirrorEol 业务对象
    participant Diag as 诊断服务 (amsr::diag)

    Note over Main: 1. 注册 POSIX 信号 (SIGINT/SIGTERM)
    Main->>Main: ara::core::Initialize()
    Main->>EM: ApplicationClient::ReportApplicationState(kRunning)
    Main->>App: Start()
    App->>Diag: Routine_Emirror_Calibration.Offer()

    Note over Main: 2. 阻塞挂起等待终止事件 (terminated.wait)

    Note over Main: 3. 捕获系统退出信号 (下电/功能组切换)
    Main->>App: Stop()
    App->>Diag: Routine_Emirror_Calibration.StopOffer()
    Main->>EM: ApplicationClient::ReportApplicationState(kTerminating)
    Main->>Main: ara::core::Deinitialize()

2. ARXML 执行清单（Manifest）中的声明式约束

应用的底层 OS 调度属性与启停依赖完全由清单声明，与业务 C++ 代码解耦：

确定性调度属性定义（emirror-eol-process.arxml）：
```
<STARTUP-CONFIG>
  <SHORT-NAME>StartupConfig</SHORT-NAME>
  <SCHEDULING-POLICY>SCHED_RR</SCHEDULING-POLICY>
  <SCHEDULING-PRIORITY>20</SCHEDULING-PRIORITY>
</STARTUP-CONFIG>
```
说明：EM 启动该进程时，直接配置 POSIX 的实时时间片轮转策略（SCHED_RR），赋予优先级 20，避免业务因优先级倒置或饥饿失真。

功能组状态联动（Function Group State）：

<FUNCTION-GROUP-STATE-IREF>
  <CONTEXT-MODE-DECLARATION-GROUP-PROTOTYPE-REF DEST="MODE-DECLARATION-GROUP-PROTOTYPE">/Machine/FunctionGroupSet/EMirrorFG</CONTEXT-MODE-DECLARATION-GROUP-PROTOTYPE-REF>
  <TARGET-MODE-DECLARATION-REF DEST="MODE-DECLARATION">/Machine/EMirrorFGStates/On</TARGET-MODE-DECLARATION-REF>
</FUNCTION-GROUP-STATE-IREF>

说明：该进程不常驻整机 MachineState，而是受控于业务专属的 EMirrorFG 功能组。只有进入电子后视镜激活状态（On）时，EM 才会将其拓扑拉起，实现了按需分配算力与资源。

这 4 个 ARXML 文件严格遵循了 AUTOSAR AP 的“设计与部署解耦”方法论（从抽象设计到具体目标机部署），各自分工明确：

flowchart LR

    subgraph Developer["AA Developer"]
        APP["新增 AA 代码"]
    end

    subgraph ARXML["需要维护的ARXML"]

        IF["Service Interface"]

        PD["process-design.arxml"]

        DD["diagnostic-design.arxml<br/>可选"]

        MD["machine.arxml<br/>通常平台维护"]

        P["process.arxml"]
    end

    APP --> IF

    APP --> PD

    APP -.诊断服务.-> DD

    PD --> P

    MD --> P

    subgraph Output["生成结果"]

        MAN["Execution Manifest"]

        BIN["AA Binary"]

        DEPLOY["QNX Deployment"]
    end

    P --> MAN

    MAN --> DEPLOY

    BIN --> DEPLOY

ARXML 文件名	所属范畴	核心解答的问题	消费方
`process-design.arxml`	软件设计（Design）	这个 AA 包含哪些端口、依赖哪些基础接口？	代码生成器（生成 C++ 框架/骨架）
`diagnostic-design.arxml`	诊断设计（Diagnostic）	0x31 例程有哪些参数？标定失败报哪个 DTC？	`ara::diag` 协议栈代码生成
`process.arxml`	进程部署（Execution）	这个进程在什么状态下由 EM 启动？用什么调度优先级？	EM
`machine.arxml`	机器部署（Machine）	进程部署在哪个 ECU/OS 上？日志（DLT）推送到哪里？	底层平台服务（如 DLT Daemon）

执行管理 EM 与状态管理 SM

Adaptive 告别了单核中断循环与固定周期调度模式，采用“整车状态驱动，进程依赖编排”的执行体系：

Execution Management (EM)：负责物理进程生命周期管理，扮演 ECU 级 systemd 的角色；
State Management (SM)：负责逻辑系统状态管理，根据整车意图（Vehicle State）仲裁平台运行模式。

Function Group 机制

为了有效编排复杂的多进程协作，AP 引入了 Function Group（FG）：一组具有强业务关联性、需要按相同状态节拍启停的应用进程集合。

常见的功能组定义：

MachineState：管理整机系统状态（Startup → Running → Shutdown / Restart）；
业务级 FG（如 Driving、Parking、Charging）：将感知、融合、控制相关进程编组，进入对应驾驶模式时按需激活。

sequenceDiagram
    autonumber
    participant Vehicle as 整车信号 / 模式控制器
    participant SM as State Management (SM)
    participant EM as Execution Management (EM)
    participant AA as Adaptive Applications (AA)

    Vehicle->>SM: 触发状态迁移事件 (如挂入 D 档)
    SM->>SM: 模式仲裁: 激活 Driving 功能组
    SM->>EM: 请求切换 FG 状态 (RequestFunctionGroupState)
    EM->>EM: 评估依赖树 (Execution Manifest)
    EM->>AA: 按拓扑序拉起进程 (fork / exec)
    AA->>EM: 上报就绪状态 (ReportExecutionState::kRunning)
    EM-->>SM: 确认功能组状态已激活

执行清单（Execution Manifest）的作用

每个 AA 在打包时均附带 ARXML 描述的执行清单，明确定义：

可执行元数据：程序路径、启动参数、环境变量；
调度属性：进程优先级、实时调度策略（SCHED_FIFO / SCHED_RR）、CPU 绑核掩码（Affinity）；
依赖关系：启动前必须就绪的先决服务（如 SensorDriver 先于 PerceptionApp 启动）；
功能组映射：进程在各 Function Group State 下的行为（启动、终止或挂起）。

通信管理 CM 与 SOME/IP 服务

通信管理（ara::com）基于面向服务架构（Service-Oriented Architecture, SOA），屏蔽底层物理传输介质，向应用提供一致的服务契约。

统一服务模型

一个 AP 服务由三类元素组成：

Method：双向远程过程调用（RPC，带返回值）或单向调用（Fire-and-Forget），支持同步阻塞与 std::future 异步等待；
Event：发布/订阅（Pub/Sub）模式的数据广播流，支持队列深度配置与时间窗口过滤；
Field：具备当前状态值的属性，由 Getter、Setter 与更新通知 Notifier 组合而成。

sequenceDiagram
    autonumber
    participant Provider as 服务提供方 (Provider AA)
    participant SD as 中间件网络 (SOME/IP-SD)
    participant Consumer as 服务消费方 (Consumer AA)

    Note over Provider,Consumer: 阶段一：动态服务发布与发现
    Provider->>SD: OfferService() [发送 SD 组播通告]
    Consumer->>SD: StartFindService() / FindService()
    SD-->>Consumer: 返回匹配的服务实例句柄 (Service Handle)

    Note over Provider,Consumer: 阶段二：事件订阅与流式传输
    Consumer->>Provider: Subscribe() [订阅目标 Event]
    Provider-->>Consumer: 订阅确认 (Subscription ACK)
    Provider->>Consumer: Send() [数据更新推送]

    Note over Provider,Consumer: 阶段三：方法远程调用 (RPC)
    Consumer->>Provider: MethodRequest(args...)
    Provider-->>Consumer: MethodResponse(result)

通信开发范式

#include <ara/com/sample/radar_service_proxy.h>
#include <ara/core/promise.h>

// 1. 服务消费方检索目标服务句柄
auto handles = ara::com::sample::RadarServiceProxy::FindService();
if (!handles.empty()) {
    auto proxy = std::make_unique<ara::com::sample::RadarServiceProxy>(handles[0]);

    // 2. 订阅雷达点云数据事件 (设置接收队列深度为 10)
    proxy->TargetListEvent.Subscribe(10);
    proxy->TargetListEvent.SetReceiveHandler([&]() {
        proxy->TargetListEvent.GetNewSamples([](auto sampleToken) {
            ProcessRadarTarget(*sampleToken);
        });
    });

    // 3. 异步调用传感器标定方法 (RPC)
    auto future = proxy->CalibrateSensors(42);
    future.then([](auto result) {
        // 处理标定响应结果
    });
}

跨 ECU 与板内 IPC 绑定：跨 ECU 通信通常绑定至 SOME/IP 或 DDS；而在同一 ECU 内部，现代 AP 栈底层会自动切换为基于共享内存（POSIX SHM）的零拷贝传输，应用代码保持透明统一。

持久化 PER 与更新配置管理 UCM

持久化存储

在 POSIX 操作系统环境下，传统 CP 的 NvM → MemIf → Fee → Fls 复杂存储链路被重构为基于文件系统的结构：

Key-Value Storage：存储标定偏移量、用户偏好、网络配置等小体积结构化键值对
File Storage：直接持久化大体积文件（如高精地图切片、AI 推理模型权重）
可靠性保障：ara::per 内部提供写前日志（WAL）、双备份写及 CRC 校验机制，确保在意外断电场景下数据不损坏、不丢失

更新与配置管理

UCM 是车载 OTA 的执行落地核心。与传统 CP 平台停机整包刷写 Flash 相比，AP 实现了应用级细粒度无感更新。

flowchart LR
    subgraph CP_OTA["Classic (整机刷写)"]
        direction TB
        C1["OTA 镜像包"] --> C2["进入 Bootloader"]
        C2 --> C3["全扇区擦写"]
        C3 --> C4["整 ECU 冷启动重启"]
    end

    subgraph AP_OTA["Adaptive (应用级动态升级)"]
        direction TB
        A1["应用 Patch 包"] --> A2["UCM 校验完整性与签名"]
        A2 --> A3["写入非活动分区 / 目标存储区"]
        A3 --> A4["协调 EM 安全启停受影响进程"]
        A4 --> A5["双分区原子激活 (异常秒级回滚)"]
    end

C++14/17 与 POSIX PSE51 编程约束

Adaptive 拥抱现代 C++ 开发生态，但在严苛的车规级安全约束下，绝非放任使用全部语言特性，而是受限于 POSIX PSE51（单进程多线程实时安全子集） 及 AUTOSAR C++14 编码规范。

flowchart LR

    subgraph CP["Classic Programming Model"]
        direction TB
        CR["Runnable (C)"]
        CT["AUTOSAR Task"]
        CR -->|Mapped to| CT
    end

    subgraph AP["Adaptive Programming Model"]
        direction TB
        AT["Thread (C++)"]
        APROC["OS Process"]
        AT -->|Belongs to| APROC
    end

关键约束与设计实践

确定性内存管理：
- 生产环境中禁用运行期不可预测的动态内存申请（malloc / new），必须在初始化阶段完成内存池（Memory Pool）预分配；
- 严格避免缺页异常（Page Fault）打乱确定性响应时间。
受限的 POSIX 系统调用：
- 允许：pthread_create、互斥锁、条件变量、高精度单调时钟（CLOCK_MONOTONIC）；
- 禁止：业务应用严禁调用 fork() / exec() 自行孵化子进程（由 EM 统一代理创建）；
- 禁止：禁止运行期未经授权动态加载外部未知共享库（.so）。
语言特性权衡：
- 全面推广 RAII、智能指针与泛型编程；
- 异常处理策略：在安全关键型子系统（ASIL）中通常编译期彻底禁用 C++ 异常（采用 ara::core::Result 错误码机制代替），仅在 QM 级非关键服务中有条件允许异常。

与 Classic Platform 的跨域集成

在集中式电子电气（E/E）架构演进过程中，AP 与 CP 将长期协同共存。AP 负责高算力计算，CP 负责底层敏捷执行，两者依赖跨域网关（Gateway）构建端到端通道。

flowchart LR
    subgraph ClassicECU["Classic 实时节点 (MCU)"]
        Sensor["传感器信号"]
        CANStack["COM / PduR / CAN"]
        Sensor --> CANStack
    end

    subgraph CentralGateway["跨域网关单元 (Gateway)"]
        PduParser["PDU 解包与信号解析"]
        SignalMapper["Signal ↔ Service 协议转换"]
        TimeSync["时钟基准转换 (CAN ↔ gPTP)"]
        E2E["端到端安全校验 (E2E 转换/透传)"]

        PduParser --> SignalMapper
        SignalMapper --> TimeSync
        TimeSync --> E2E
    end

    subgraph AdaptiveSoC["Adaptive 计算节点 (SoC)"]
        SOMEIPStack["ara::com / SOME/IP 栈"]
        App["自动驾驶融合定位 AA"]
        SOMEIPStack --> App
    end

    CANStack -->|"CAN / CAN-FD 报文"| PduParser
    E2E -->|"SOME/IP 以太网帧"| SOMEIPStack

网关工程实践关键考量

时延预算：信号到服务的解包与序列化映射需严格控制在 5 ~ 20 ms 延迟预算之内；
限流与抑制：高频 CAN 信号进入 AP 端前需进行变化率过滤或合并打包，防止 SOME/IP 广播泛洪冲垮 AP 端的接收队列；
时钟基准对齐：跨域数据融合依赖一致的时间戳。网关需将底层局部时钟映射至 IEEE 802.1AS（gPTP）全车统一授时基准。

信息安全与平台健康管理

引入以太网、动态进程与开放生态后，AP 必须同时防御来自外部的恶意攻击（Cybersecurity），并容忍系统内部的软硬件故障（Functional Safety）。

flowchart TB
    subgraph SecurityDomain["Cybersecurity (防攻击)"]
        IAM["IAM: 进程权限访问控制 (RBAC)"]
        CRYPTO["CRYPTO: 密钥隔离存储 (HSM / TEE)"]
        SECOC["SecOC / MAC: 跨节点数据真实性校验"]
    end

    subgraph SafetyDomain["Functional Safety (防故障)"]
        PHM_Alive["Alive Supervision: 周期心跳保活检测"]
        PHM_Deadline["Deadline Supervision: 执行用时上限检测"]
        PHM_Logical["Logical Supervision: 控制流执行顺序检测"]
    end

    SecurityDomain -.->|"协同防御与健康自愈"| SafetyDomain

    SafetyDomain -->|"故障上报"| EM["EM: 执行降级恢复 (进程重启 / FG 状态切换)"]

关键监控机制详解

IAM（身份与访问管理）：在系统调用与通信服务层面实施访问控制。某进程若要在 ara::com 消费特定服务或读写敏感持久化区域，必须在 Manifest 中获得显式授予，杜绝提权渗透。

PHM（平台健康管理）的三层监控机制：

Alive 监控：在设定时间窗口内，检查应用心跳上报次数是否落在允许区间内；
Deadline 监控：从检查点 A 到检查点 B 的耗时不能超过预设阈值（防卡死/防饥饿）；
Logical 监控：代码逻辑执行路径必须完全匹配预设的状态转换图（防指针跳转错乱或控制流劫持）。

典型量产部署与系统性能调优

在基于 NVIDIA Orin、高通 8295 等旗舰 SoC 的量产架构中，AP 通常运行在 Type-1 Hypervisor 隔离出的多虚拟机（VM）环境中，兼顾硬安全与高算力需求。

flowchart TB
    HW["旗舰级汽车 SoC 硬件 (如 NVIDIA Drive Orin)"]
    HV["Type-1 汽车级 Hypervisor (如 QNX Hypervisor)"]

    subgraph VM1["安全实时域 (ASIL-B)"]
        OS1["QNX Neutrino RTOS"]
        AP1["AUTOSAR AP (Safety Core)"]
        App1["车辆控制规划 / 状态监控 AA"]
    end

    subgraph VM2["高性能智驾域 (QM / ASIL-B)"]
        OS2["Linux (PREEMPT_RT / Yocto)"]
        AP2["AUTOSAR AP (Compute Core)"]
        App2["感知融合 / 深度学习算法 AA"]
    end

    HW --> HV
    HV --> VM1
    HV --> VM2

座舱 SOC 跨平台架构

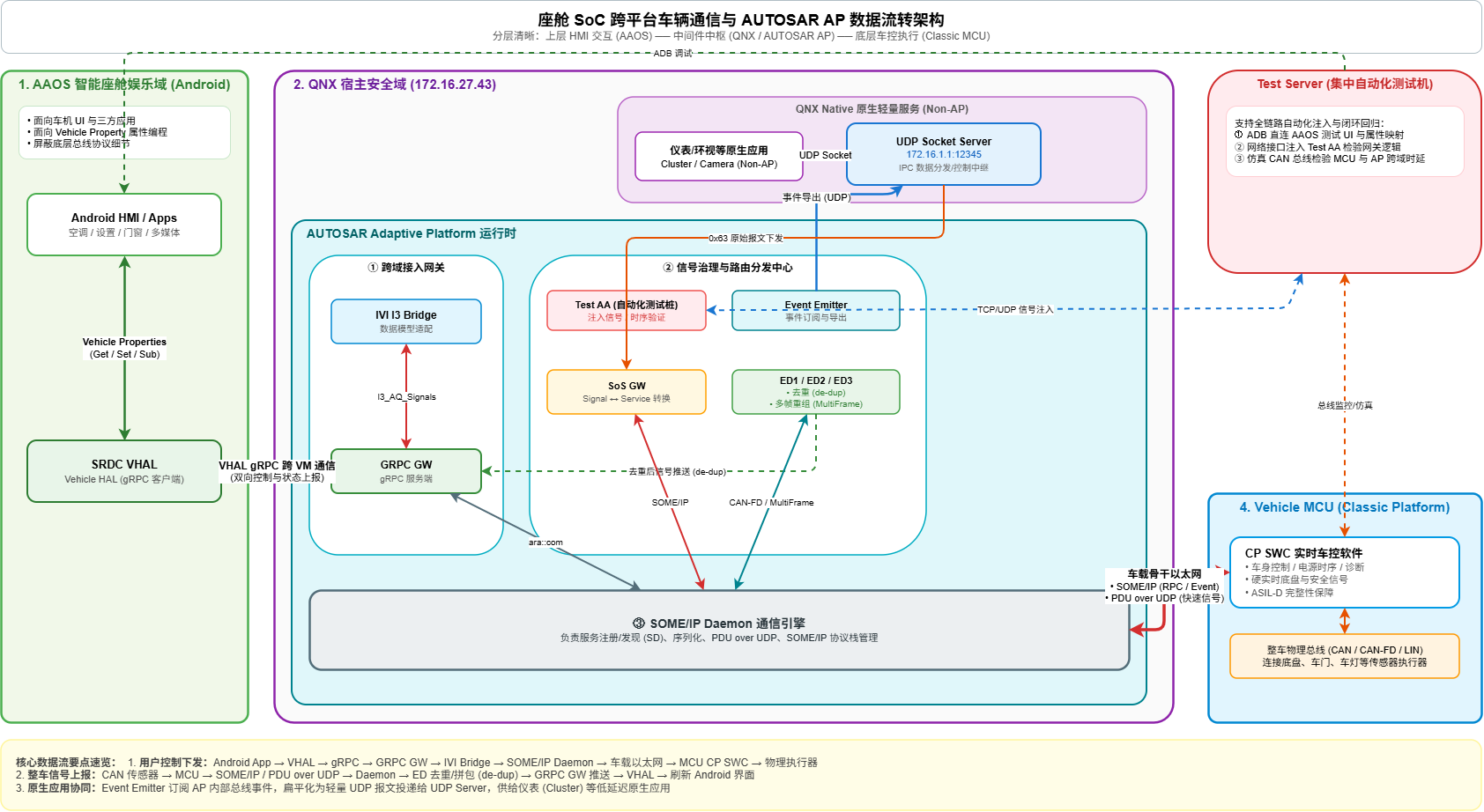

这是一套座舱 SoC 的跨平台车辆通信架构：

AAOS App 通过 Vehicle Property 和定制 VHAL 接入，VHAL 再通过 gRPC 连接 QNX 上的 AUTOSAR Adaptive Gateway
Adaptive Applications 使用 SOME/IP、PDU over UDP 和原始 UDP 与外部 Classic MCU 通信，同时通过 ED、Event Emitter 和 Gateway 完成数据分发、协议转换、多帧处理及去重，并由 Test AA 和外部 Test Server 支持分层测试

flowchart TB
    %% ==================== SoC ====================
    subgraph SOC["SoC"]
        direction TB

        %% -------------------- AAOS --------------------
        subgraph AAOS["AAOS"]
            direction TB

            AndroidApp["Android App"]
            SRDCVHAL["SRDC VHAL"]

            AndroidApp <--> |"Vehicle Properties"| SRDCVHAL
        end

        %% -------------------- QNX --------------------
        subgraph QNX["QNX"]
            direction TB

            %% Native QNX applications
            subgraph NativeApps["QNX Native Applications"]
                direction LR

                NonAPApps["Non-AP Apps"]
                UDPSocketServer["UDP Socket Server"]

                NonAPApps <--> |"UDP Socket"| UDPSocketServer
            end

            %% AUTOSAR Adaptive Platform
            subgraph AP["AUTOSAR Adaptive Platform"]
                direction TB

                GRPCGW["gRPC Gateway"]

                subgraph APComponents["Adaptive Applications"]
                    direction LR

                    IVIBridge["IVI Bridge"]
                    SSGW["S/S Gateway"]
                    ED["ED1 / ED2 / ED3"]
                end

                EventEmitter["Event Emitter"]
                SOMEIPDaemon["SOME/IP Daemon"]

                GRPCGW <--> |"Service / Signal mapping"| IVIBridge
                GRPCGW <--> |"Service routing"| SSGW
                GRPCGW <--> |"CAN FD input"| ED

                IVIBridge <--> SOMEIPDaemon
                SSGW <--> SOMEIPDaemon
                ED <--> SOMEIPDaemon

                SOMEIPDaemon --> |"Subscribe and receive events"| EventEmitter
            end

            EventEmitter --> |"UDP event forwarding"| UDPSocketServer
        end

        SRDCVHAL <--> |"VHAL gRPC"| GRPCGW
    end

    %% ==================== External MCU ====================
    subgraph MCU["MCU"]
        direction TB
        CPSWC["AUTOSAR Classic CP SWC"]
    end

    SOMEIPDaemon <--> |"SOME/IP / PDU over UDP"| CPSWC

    %% ==================== Test Server ====================
    subgraph TEST["Test Environment"]
        direction TB
        TestServer["Test Server"]

        TestFunctions["Test capabilities<br/>• ADB / VHAL gRPC test<br/>• UDP test and injection<br/>• CAN-level test"]

        TestServer --- TestFunctions
    end

    TestServer -.-> |"ADB / VHAL gRPC"| SRDCVHAL
    TestServer -.-> |"UDP test and injection"| UDPSocketServer
    TestServer -.-> |"CAN-level test"| CPSWC

    %% ==================== Styles ====================
    classDef android fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px,color:#1b5e20
    classDef qnx fill:#e0f7fa,stroke:#00838f,stroke-width:2px,color:#006064
    classDef adaptive fill:#e3f2fd,stroke:#1565c0,stroke-width:2px,color:#0d47a1
    classDef classic fill:#fff3e0,stroke:#ef6c00,stroke-width:2px,color:#e65100
    classDef test fill:#fce4ec,stroke:#c2185b,stroke-width:2px,color:#880e4f
    classDef middleware fill:#ede7f6,stroke:#5e35b1,stroke-width:2px,color:#4527a0

    class AndroidApp,SRDCVHAL android
    class NonAPApps,UDPSocketServer qnx
    class GRPCGW,IVIBridge,SSGW,ED,EventEmitter adaptive
    class SOMEIPDaemon middleware
    class CPSWC classic
    class TestServer,TestFunctions test

跨平台边界与子系统分工

系统在物理与逻辑上被划分为四个核心协作边界：

AAOS 域（富生态交互区）：上层应用面向 Android 标准的 Vehicle Properties 编程，完全解耦底层总线细节。通过定制化的 VHAL 将整车属性转换为跨虚拟机通信请求。
QNX Native 域（低延迟原生区）：部署无需接入完整 AP 协议栈的高实时、轻量级原生服务（如仪表 Cluster 显示、快速倒车影像等），通过专用 UDP Socket Server 与其他系统交换标准化紧凑报文。
AUTOSAR AP 域（中间件核心枢纽）：作为 QNX 上的核心服务集群，承担整车信号治理、面向服务通信（SOA）、协议中继与故障自愈等全套平台能力。
外部 MCU（CP 实时控制端）：运行在独立车规 MCU 上，负责硬实时底盘/车身信号采集和安全车控，通过板间车载以太网与 SoC 建立骨干连接。

核心跨域数据流转机制

AAOS 与 AP 的数据桥接（gRPC 链路）

Android 并不直接对接车载总线或 SOME/IP 服务。VHAL 作为 gRPC Client，与 AP 内的 GRPC GW（gRPC Server）建立跨 VM 连接：

下行控制：Android 调节空调温度或驾驶模式时，写入 Vehicle Property → VHAL 打包为 gRPC 调用 → GRPC GW 接收 → IVI I3 Bridge 完成模型对齐 → 转换为 SOME/IP 方法或底层信号发出；
上行通知：总线状态变更时，GRPC GW 将事件异步推送到 VHAL，由 VHAL 刷新 Android 属性并通知上层 UI。

AP 对非 AP 原生服务的事件导出（Event Emitter）

为了让非 AP 应用获取车辆状态，平台引入了 Event Emitter：

它在 AP 内部充当客户端，通过 ara::com 订阅 SOME/IP 或内部总线事件；
将结构化的服务数据解包、扁平化后，封装为轻量级 UDP 报文投递给 UDP Socket Server，再由其分发给原生应用。

信号治理与处理机制（SoS GW 与 ED）

面对复杂的跨总线数据交互，AP 内部设计了分流分发的处理链路：

信号去重（de-dup）：在多路 CAN-FD（如 i1/i2i1/i2i1/i2 通道）物理冗余输入、双通道备份或网关异常重发场景下，ED（Event Dispatcher） 会依据消息 ID、滚动计数值（Sequence Counter）和时间戳进行滑动窗口比对，剔除重复帧后再向上层交付，确保应用状态不发生反复抖动。
多帧拼包（MultiFrame）：处理超出标准以太网/CAN-FD MTU 限制的长数据（如诊断报文、配置参数包），由专门的 MultiFrame 接收器完成重组与校验后再进行服务路由。
信号与服务转换（SoS GW）：承担 Signal-to-Service 与 Service-to-Signal 的核心映射，将传统的整车 CAN 信号打包为 SOME/IP 字段或事件。

跨芯片以太网骨干（SOME/IP Daemon）

AP 上的各个业务 AA 并不直接读写网络原生套接字，而是统一对接 SOME/IP Daemon。由守护进程集中管理：

服务动态发现（SOME/IP-SD）与心跳监控；
PDU over UDP 与 SOME/IP 消息的高效序列化/反序列化；
板间通信（SoC 与 MCU）的端到端（E2E）安全校验。

分层自动化测试体系

为了支持座舱复杂链路的敏捷迭代，架构原生集成了分层测试闭环：

UI & 属性级测试：外部 Test Server 通过 ADB 直连 AAOS，验证 Vehicle Property 读写与界面响应；
AP 业务注入测试：通过向专用的 Test AA 发送 TCP/UDP 控制指令，模拟整车信号或故障场景，端到端检验网关的转换时延、去重逻辑与容错能力；
总线级仿真：测试机与 MCU 同步联动，实现“总线输入 → MCU → AP → Android HMI”的全链路闭环验证。

总结

AUTOSAR Adaptive Platform 的本质，是将现代分布式系统的软件工程能力（服务化、组件解耦、动态部署、高并发）与严苛的车规级功能安全与信息安全要求深度结合的产物。

理解 AP 的关键，在于摆脱传统微控制器中“全局中断与轮询任务”的单体思维，转而以“状态机驱动生命周期、服务契约定义通信、进程沙箱保障安全”的现代系统架构视角，驾驭整车中央计算时代的系统设计与工程交付。

der Garten

Explorer
