SWC Modeling Guide

本指南主要面向基于 dSPACE SystemDesk 工具的 AUTOSAR Classic 软件组件建模实践。

dSPACE 官方将 SystemDesk 定位为 AUTOSAR 软件架构建模工具，用于创建 SWC、Composition、系统架构和 ECU 映射，并通过 ARXML 与其他工具交换 AUTOSAR 描述。在工程开发流中，SystemDesk 常与 TargetLink / Simulink 配合，完成 SWC 架构、算法模型、代码和 ARXML 之间的往返开发（Round-trip Engineering），或者作为手写代码的上层架构约束输出端。

SWC 建模全景工作流

软件组件建模是 AUTOSAR V 流程系统设计向具体软件开发过渡的关键纽带。完整的开发闭环如下图所示：

flowchart TD
    A[系统/软件需求] --> B[划分 SWC 边界与职责]
    B --> C[定义数据字典 DataType / Unit / CompuMethod]
    C --> D[定义 Port Interface 端口接口]
    D --> E[创建 SWC Type 与 Port Prototype]
    E --> F[定义 Internal Behavior: Runnable / Event / Access]

    subgraph SystemDesk Architecture Design [SystemDesk 架构设计阶段]
        B
        C
        D
        E
        F
    end

    F --> G[导出 SWC Description ARXML]

    subgraph Software Development [软件实现与代码生成]
        H[TargetLink / Simulink 算法模型]
        I[手写 C 业务代码]
        G --> H
        G --> I
        H --> J[生成算法 C 代码与 Skeleton/Header]
        I --> J
    end

    J --> K[生成 SWC Implementation Description]
    K --> L[ECU 集成工具: DaVinci / EB tresos / etc.]
    L --> M[RTE 生成与契约阶段]
    M --> N[OS / BSW 任务映射与调度配置]
    N --> O[最终可执行目标文件链接]

AUTOSAR 对象层次与 Package 规划

1. Package 的概念与规划原则

Package 是 AUTOSAR 对象的组织容器，相当于编程语言中的命名空间或文件系统的目录层级。合理的分包结构不仅便于在 SystemDesk 树状视图中检索，更有利于后续 ARXML 文件的模块化拆分、版本管理以及跨项目复用。

推荐的标准项目分包结构：

/
├── ApplicationDataTypes      # 应用层物理数据类型
├── ImplementationDataTypes   # 基础平台与具体 C 语言实现类型
├── DataTypeMappingSets       # ADT 到 IDT 的类型映射集合
├── Units                     # 物理单位 (m/s, degC, etc.)
├── CompuMethods              # 物理值与原始值换算规则
├── PortInterfaces            # 端口接口定义 (S/R, C/S, Mode, etc.)
└── ComponentTypes            # SWC 类型与 Composition 定义

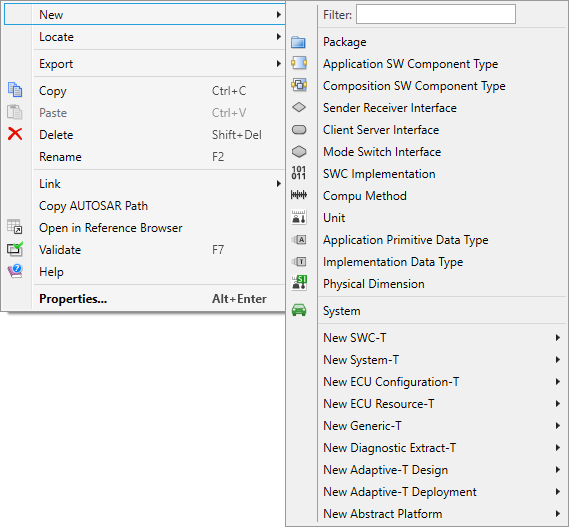

在 SystemDesk 中，右键点击 Package 即可创建各类 AUTOSAR 对象：

2. 核心 Component Type 辨析

Application SW Component Type：最核心的应用软件组件类型，承载具体业务功能算法（如车速控制、电池管理、热管理、车身门控等），与底层硬件完全解耦
Composition SW Component Type：SWC 的逻辑组合容器，内部包含多个 SWC 实例及其相互之间的内部连接和对外委托连接。如果现阶段仅负责交付某个单一功能 SWC，第一阶段可以不创建 Composition

第一步：数据字典建模

在定义任何接口之前，必须先建立严格的数据字典。AUTOSAR 4.x 将数据定义清晰地区分为 应用层物理语义 与 底层实现语义 两个世界。

Application Data Type (0~300 km/h)
      │
      ├──> Compu Method (Raw * 0.01 = Physical)
      │         │
      │         └──> Unit (km/h)
      │
      ▼
Implementation Data Type (uint16, typedef)

三类核心数据定义

数据对象	核心职责	工程示例
Application Primitive Data Type (ADT)	描述物理含义与有效范围，不绑定具体编程语言数据格式	`VehicleSpeed_T`: 物理范围 `0.0 ~ 300.0`，物理单位 `km/h`
Implementation Data Type (IDT)	描述最终 C 代码和内存布局，决定变量的实际字节大小与符号性	`uint16`, `float32`, `boolean`，对应基础标准类型头文件
Compu Method	描述底层原始数值（Raw/Internal Value）与工程物理值（Physical Value）之间的转换算式	原始值 `0 ~ 30000`，系数 `0.01`，偏移 `0`，换算为 `0.0 ~ 300.0 km/h`
Unit	规范物理量单位，防止单位混淆	`km/h`, `degC`, `rpm`, `V`, `A`

第二步：端口与接口定义

1. 层次结构与关系总览

SWC (Component Type)
 └─ Port Prototype (Rp... / Pp...)
      └─ Port Interface (S/R, C/S, Mode, etc.)
           └─ Data Element / Operation / Mode Declaration Group
                └─ Data Type (ADT / IDT)

Port Interface 是抽象的契约模板（定义了传什么数据或提供什么操作）。
Port Prototype 是 SWC 上的具体交互端口（实例化该契约，并指明方向：R-Port 或 P-Port）。

2. 常见 Interface 类型及其工程语义

Sender-Receiver Interface (S/R) - 数据流通信

应用层 SWC 最普遍的接口，用于周期性或事件驱动的数据流传递（如传感器读数、控制目标值、状态标记）。

组成：包含一个或多个 Data Element。
传输模式：
- Unqueued（默认，非队列）：覆盖写入，接收端永远只能读取最新值，适合连续物理量。
- Queued（队列）：FIFO 存储，保证每条数据不丢失，常用于事件通知或计数值。
初值 (Init Value)：建议在 Data Element 或 Port 上指定 InitValue，避免系统上电未收到首帧数据时读出未初始化的垃圾值。

典型 RTE 代码：

/* 接收端读取 (R-Port) */
Std_ReturnType status = Rte_Read_RpVehicleSpeed_VehicleSpeed(&speed);

/* 发送端输出 (P-Port) */
Rte_Write_PpTorqueRequest_TorqueRequest(torque);

Client-Server Interface (C/S) - 服务请求与响应

用于函数式过程调用（RPC）。Client 端请求操作，Server 端响应并执行该操作。

组成：包含一个或多个 Operation，每个 Operation 包含参数列表（Argument，方向为 IN、OUT 或 INOUT）以及可选的 ApplicationError（返回值）。
同步/异步：
- 同步调用：Client 挂起等待 Server 执行完成返回。
- 异步调用：Client 发出请求后继续执行，后续通过 Poll 或 Callback 检查结果。

典型 RTE 代码：

/* Client 端调用服务 (R-Port) */
Std_ReturnType ret = Rte_Call_RpNvService_ReadData(blockId, buffer);

Mode Switch Interface - 模式切换通知

用于向 SWC 广播明确的系统/运行模式（如上下电管理、ECU 降级模式、网络管理状态）。

VehicleModeDeclarationGroup
 ├─ STARTUP
 ├─ NORMAL
 ├─ DEGRADED
 └─ SHUTDOWN

架构设计准则：严禁随意使用普通的 S/R 接口传输一个 uint8 枚举值来替代 Mode Switch。因为 AUTOSAR RTE 对 Mode Switch 有专门的生命周期语义，能够直接联动 禁用或激活 特定的 Runnable。

第三步：内部行为建模 (Internal Behavior) - SWC 的核心与灵魂

创建完 Ports，SWC 依然只是一个无业务逻辑的“黑盒外壳”。必须通过 Internal Behavior 为其赋予血肉。

Internal Behavior
├── Runnables (可执行实体)
├── RTE Events (激活源)
├── Port Access Points (数据/服务访问权限)
│   ├── Data Read/Write Access (显式访问)
│   ├── Data Receive/Send Points (隐式访问)
│   └── Server Call Points (服务调用点)
├── Inter-Runnable Variables (IRV, 内部通信)
├── Per-Instance Memory (PIM, 内部私有存储)
└── Exclusive Areas (临界区互斥保护)

深度认知 Runnable

Runnable（可运行实体）是 能够被 RTE 独立调度、启动的最小软件单元。在 C 语言层面，每个 Runnable 最终映射为一个具体的 C 函数符号（Symbol）。

Runnable 和 Port 的核心关系

初学者建模时常有一种误解：“给 SWC 创建了 Port，内部的 Runnable 就能自动收发数据”。实际上，Port 只是 SWC 暴露给外部世界的通信端点，而 Runnable 是内部的代码执行入口。两者之间的绑定关系必须在 InternalBehavior 中显式定义。

先看整体概念拓扑：

Application SWC
│
├── Ports (对外暴露的通信门面)
│   ├── R-Port (需求端口: 输入信号 / 外部服务请求)
│   └── P-Port (提供端口: 输出信号 / 本地服务响应)
│
└── Internal Behavior (内部实现细节)
    ├── Runnables (执行实体)
    ├── RTE Events (激活触发源)
    ├── Data Access Points (变量读写访问点)
    └── Server Call Points (服务调用点)

💡 核心原则：Runnable 从不直接绑定“一整块 Port”，而是精准穿透绑定到 Port Interface 中定义的具体 Data Element、Operation 或 Mode。

在实际工程中，Runnable 与 Port 之间主要演化出以下三种经典拓扑关系：

关系一 (数据流动):  Runnable ──[Data Access: Read/Write]──> S/R Port (Rp / Pp)
关系二 (发起调用):  Runnable ──[Server Call Point]─────────> C/S R-Port
关系三 (被动响应):  C/S P-Port ─[OperationInvokedEvent]────> Server Runnable

1. 数据交互关系：通过 Data Access 关联 Sender-Receiver Port

场景角色：Runnable 作为数据的消费者（读取输入）或生产者（发布输出）。

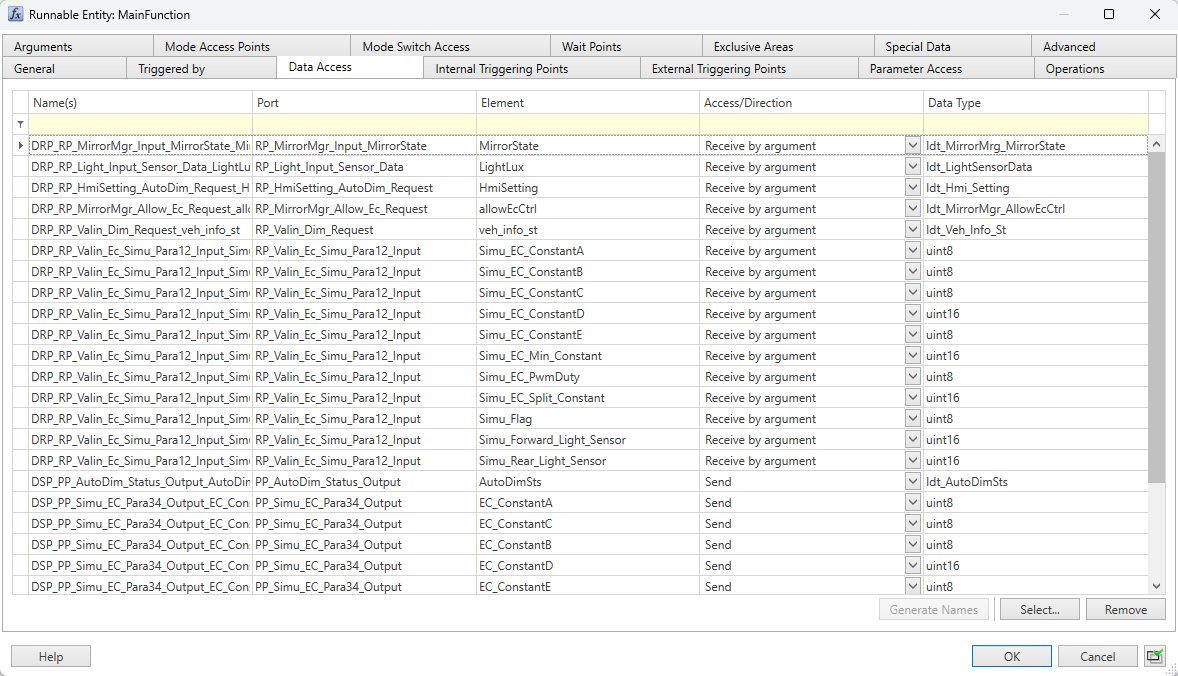

绑定载体：Runnable 的 Data Access（在 SystemDesk 中对应 Data Read/Write Access 页签）。
架构流向：

[R-Port: RpVehicleSpeed] (Interface: VehicleSpeed_I)
        └── Data Element: VehicleSpeed
                  ▲
                  │ 关联配置 (Read Access)
       [Runnable: Control_10ms]
                  │ 关联配置 (Write Access)
                  ▼
[P-Port: PpTorqueRequest] (Interface: Torque_I)
        └── Data Element: TorqueRequest

代码与 RTE 影响： RTE Generator 会严格根据 Data Access 声明，为该 Runnable 所在的源文件生成专有的读写宏或函数接口。未显式声明 Access 的数据元素，在代码中无法调用对应的 RTE API：

/* 读取关联的 R-Port 数据元素 */
Std_ReturnType ret = Rte_Read_RpVehicleSpeed_VehicleSpeed(&vehicleSpeed);

/* 写入计算结果至关联的 P-Port 数据元素 */
(void)Rte_Write_PpTorqueRequest_TorqueRequest(targetTorque);

2. 服务发起关系：通过 Server Call Point 关联 Client R-Port

场景角色：Runnable 作为 Client 端，在执行业务逻辑时主动请求外部构件/BSW 提供的功能服务（例如读取 NvM 存储块、请求诊断服务、触发硬件执行机构）。

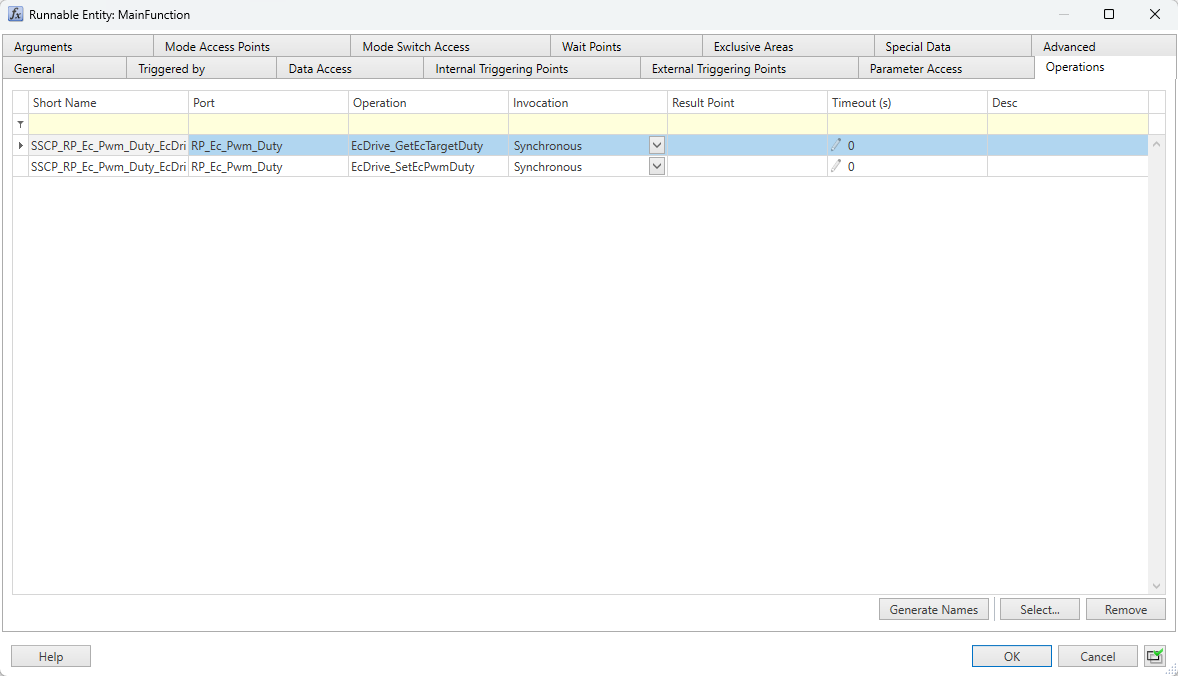

绑定载体：Runnable 的 Server Call Points（SystemDesk 中对应 Operations/Server Call Points 页签）。
架构流向：

[Runnable: App_SaveData] (扮演 Client)
         │
         ▼ 声明 Server Call Point
[R-Port: RpNvMService] (Client-Server Interface)
         └── Operation: ReadBlock(...)
                  │ (跨 SWC / 跨层 RPC 调用)
                  ▼
              RTE 路由分发

代码与 RTE 影响： RTE Generator 会生成阻塞等待的同步调用接口（Synchronous）或带轮询/通知机制的异步调用接口（Asynchronous）：

/* 当前 Runnable 主动发起服务调用 (Client 角色) */
Std_ReturnType status = Rte_Call_RpNvMService_ReadBlock(BLOCK_ID, dataBuffer);

3. 服务响应关系：通过 OperationInvokedEvent 关联 Server P-Port

场景角色：Runnable 作为 Server 端，本身不主动执行，而是被动等待外部 Client 调用本 SWC 提供的服务。
绑定载体：RTE Events 体系中的 OperationInvokedEvent。
架构流向：

外部 Client 发起调用请求
         │
         ▼
[P-Port: PpDid5005] (Client-Server Interface)
         └── Operation: ReadData(...)
                  │
                  ▼ 触发对应的事件
         [OperationInvokedEvent]
                  │ 激活绑定的服务端函数
                  ▼
[Server Runnable: UDS_Did_5005_ReadData]

关键辨析： Server Runnable 与 P-Port 的关联并不配置在 Data Access 页签，而是通过 Triggered by (激活源) 绑定到 OperationInvokedEvent。当外部调用到达该 P-Port 的对应 Operation 时，RTE 拦截到该调用，并直接触发对应的 Server Runnable 执行，最后将处理结果返回给 Client。

快速决策速查

交互诉求	涉及端口	关联机制 (在 SystemDesk 中的配置位置)	典型生成的 RTE 语义
获取外界输入信号	S/R R-Port	Runnable `Data Access` `Read Access`	`Rte_Read_<Port>_<Element>()`
向外界发布计算结果	S/R P-Port	Runnable `Data Access` `Write Access`	`Rte_Write_<Port>_<Element>()`
主动请求外部功能/服务	C/S R-Port	Runnable `Operations` (Server Call Points)	`Rte_Call_<Port>_<Operation>()`
承接并执行外部发来的操作	C/S P-Port	InternalBehavior `RTE Events` (`OperationInvokedEvent`) 绑定此 Runnable	被调用入口：`Runnable_Symbol(...)`

Runnable 与普通 C 函数的本质区别

SWC
├── AUTOSAR RTE 暴露层 (在 ARXML 中声明)
│   ├── Runnable: Temperature_Init
│   └── Runnable: Temperature_10ms
│
└── C 内部私有实现层 (仅在 .c 内部，无需在 ARXML 建模)
    ├── FilterSensorNoise()
    ├── CheckBoundaryLimits()
    ├── LinearInterpolation()
    └── FloatToFixed()

维度	AUTOSAR Runnable	普通 C 函数 / Helper Function
调度入口	由 RTE Event 激活，可直接映射到 OS Task	由内部代码直接调用，不被 RTE 感知
ARXML 声明	必须有 `RUNNABLE-ENTITY` 元素与配置	无需在 ARXML 中体现
端口数据访问	需配置 Access Point 才能使用 `Rte_Read/Write`	只能通过入参或全局变量传递数据
系统开销	占用 RTE 调度上下文与栈开销	普通栈帧调用，开销极低

Runnable 划分黄金法则：粒度决策准则

⚠️ 核心工程陷阱：严禁把软件中的每一个子函数都建模成一个 Runnable！这会导致 RTE 运行时开销、OS 任务切换和上下文保存成本极度膨胀。

在决定是否为一个功能新建 Runnable 时，只需问一个核心问题：

“这个函数是否需要拥有独立的 AUTOSAR 执行语义？”

所谓独立执行语义，包括且仅包括以下条件（满足其一即可考虑）：

独立触发源或执行周期：例如 10ms 周期执行 vs 100ms 周期执行 vs 硬件中断/事件异步唤醒。
独立服务入口：作为 Server 响应外部 Client-Server Operation 请求（通过 OperationInvokedEvent 激活）。
独立模式响应：在特定模式进入（Entry）或退出（Exit）时单独激活/挂起。
独立 Task 映射需求：该功能属于高优先级核心控制回路，需要独占分配到高优先级 OS Task。
独立并发与互斥控制：具有特殊的并发（canBeInvokedConcurrently）或临界区隔离需求。
独立的数据一致性边界：需要 RTE 在执行前后统一进行全局数据快照（Copy-in/Copy-out）。

如果一个函数仅仅是为了拆分代码长短、算法分步、提高复用性或改善可读性，它只是普通私有函数，不能建模为 Runnable。

RTE Events：何时激活 Runnable

Event 决定了 Runnable 在什么时刻、由谁来触发运行：

Event 类型	典型应用场景	对应的 Runnable 角色
TimingEvent	1ms、5ms、10ms、100ms 等固定周期控制任务	周期算法主函数（如 `Ec_MainFunction`）
InitEvent	上电或模块复位后的单次初始化逻辑	初始化函数（如 `Ec_Init`）
DataReceivedEvent	当指定的 R-Port 收到新数据时立即激活	事件驱动型接收处理函数
OperationInvokedEvent	外部 Client 调用了本 SWC 提供的 Server 接口	Server 端处理函数（如 `Uds_ReadData_Op`）
ModeSwitchEvent	系统切换到特定模式（On Entry / On Exit）时触发	模式切换处理函数（如 `OnEnter_Sleep`）
BackgroundEvent	系统空闲时运行	低优先级后台巡检或自检任务

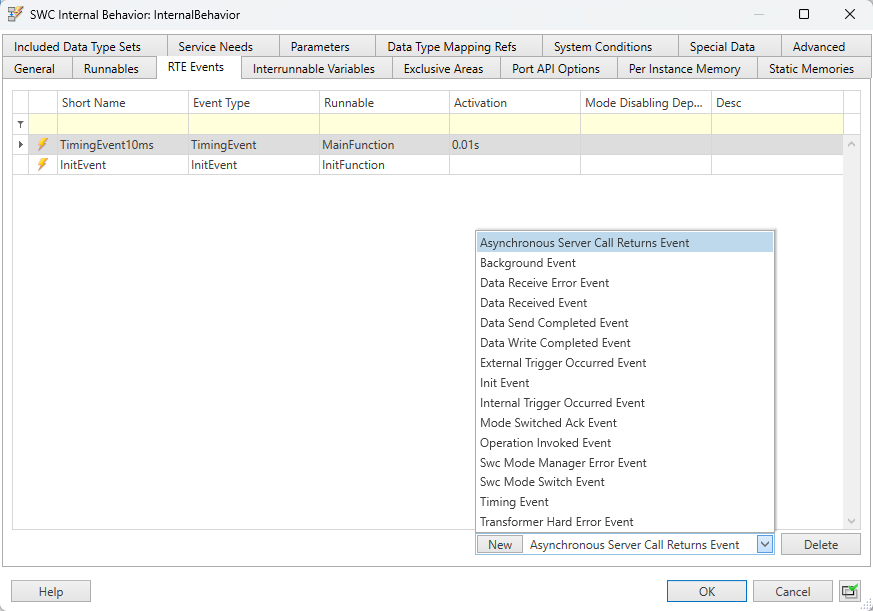

Event 需要先在该 SWC Internal Behavior 的 RTE Events 中配置。

Data Access 访问模式深度对比：显式 vs 隐式

在 SystemDesk 中为 Runnable 关联端口数据时，必须理解 RTE 生成的两种截然不同的数据访问语义：

显式数据访问 (Explicit Data Access)

配置项：Data Read Access / Data Write Access
生成 API：Rte_Read_<Port>_<Element>() / Rte_Write_<Port>_<Element>()
运行机制：在 Runnable 执行体内部实时调用 API 访问 RTE Buffer。
特点：如果同一个 Runnable 内调用了两次 Rte_Read，中间可能由于高优先级任务抢占修改了 Buffer，导致两次读取的值不同。适合对数据实时性敏感、内存占用极度受限的场景。

隐式数据访问 (Implicit Data Access)

配置项：Data Receive Point By Value / Data Send Point
生成 API / 访问方式：Rte_IRead_<re>_<p>_<o>() / Rte_IWrite_<re>_<p>_<o>()
运行机制：Copy-in / Copy-out 机制。在 Runnable 启动前，RTE 一次性将数据拷贝至局部副本；Runnable 结束时，一次性将输出刷新到外部。
特点：确保在 Runnable 的整个执行周期内，数据完全一致且绝对防撕裂，但会增加局部内存拷贝开销。Simulink / TargetLink 模型导入时常用此类访问。

Server Call Point：如何调用外部服务

当 Runnable 需要作为 Client 主动请求外部操作时，需要在 Runnable 下建立 Server Call Point：

Runnable
 └─ Server Call Points
      └─ RpNvMService.ReadBlock (引用 R-Port 及其具体 Operation)

同步调用 (Synchronous)：配置为 Synchronous 时，生成 Rte_Call_<Port>_<Op>()，调用会一直阻塞等待服务端返回。
异步调用 (Asynchronous)：生成 Rte_Call 发起调用，并在后续通过 Rte_Result 查询处理结果。

组件内部机制：IRV、PIM 与 Exclusive Area

除了对外接口，Internal Behavior 还承担内部状态与线程安全管理：

Inter-Runnable Variable (IRV)：同一个 SWC 内部不同 Runnable 之间通信的专用数据通路（不通过 Port，避免暴露给外部）。支持 Implicit 与 Explicit 访问。
Per-Instance Memory (PIM)：用于存储组件实例级别的私有静态数据（类似 C++ 类的 private member 变量），支持多实例 SWC 独立分配内存。
Exclusive Area (临界区)：用于保护并发访问的共享资源（如全局变量、硬件缓冲区）。通过配置 Runnable 进入/退出 Exclusive Area，RTE 将自动生成关中断或互斥锁代码（Rte_Enter_...() / Rte_Exit_...()）。

第四步：实现描述

SWC 建模完成内部行为后，如果需要将模型交接给具体代码实现或编译器，需要创建 SwcImplementation。

ApplicationSwComponentType 声明架构与接口
        │
        ▼ describes architecture
SwcInternalBehavior 声明调度事件、数据访问与执行入口
        │
        ▼ implemented by
SwcImplementation 声明编译属性、代码依赖与源码交接
        │
        ▼ maps to
C Source Code (*.c) / Headers (*.h) / Object / Library

Code Descriptors：指定生成的源文件、静态库路径或交付产物名。
Resource Consumption：描述该实现的内存段分布（Memory Section，如 .text, .bss）与执行时间预算。
交接提示：若前期仅做纯架构接口定义，把 ARXML 交由算法团队（如 Matlab/TargetLink）去生成算法代码，可在算法模型定型生成代码后再行补全 SwcImplementation。

工程实战案例

案例：`TemperatureMonitor`

1. 功能需求

周期 10 ms 采样温度数据。
上电时复位报警状态。
如果温度高于报警阈值（），输出 OverTemperature = TRUE，否则输出 FALSE。

2. 对象建模结构树

DataTypes
 ├─ Temperature_T (ADT, 0~150 degC) --> uint16 (IDT)
 └─ Boolean_T (ADT) --> boolean (IDT)

PortInterfaces
 ├─ Temperature_I (Sender-Receiver)
 │    └─ Temperature: Temperature_T
 └─ OverTemperature_I (Sender-Receiver)
      └─ OverTemperature: Boolean_T

ComponentTypes
 └─ TemperatureMonitor (ApplicationSwComponentType)
      ├─ R-Port: RpTemperature (Interface: Temperature_I)
      ├─ P-Port: PpOverTemperature (Interface: OverTemperature_I)
      └─ SwcInternalBehavior
           ├─ Runnable: TemperatureMonitor_Init (Symbol: TemperatureMonitor_Init)
           │    └─ Triggered by: InitEvent
           │
           └─ Runnable: TemperatureMonitor_10ms (Symbol: TemperatureMonitor_10ms)
                ├─ Triggered by: TimingEvent_10ms (Period: 0.01 s)
                ├─ Data Read Access: RpTemperature.Temperature
                └─ Data Write Access: PpOverTemperature.OverTemperature

3. 期望生成的 C 代码框架

#include "Rte_TemperatureMonitor.h"

#define TEMPERATURE_LIMIT (10000U) /* 100.00 degC (CompuMethod Factor = 0.01) */

void TemperatureMonitor_Init(void)
{
    /* 上电初值输出 */
    (void)Rte_Write_PpOverTemperature_OverTemperature(FALSE);
}

void TemperatureMonitor_10ms(void)
{
    Temperature_T temperature = 0U;
    Boolean_T overTempFlag = FALSE;
    Std_ReturnType ret;

    /* 1. 显式读取环境温度 */
    ret = Rte_Read_RpTemperature_Temperature(&temperature);
    if (ret == RTE_E_OK)
    {
        /* 2. 执行逻辑判断 */
        if (temperature > TEMPERATURE_LIMIT)
        {
            overTempFlag = TRUE;
        }
        else
        {
            overTempFlag = FALSE;
        }

        /* 3. 显式输出超温状态 */
        (void)Rte_Write_PpOverTemperature_OverTemperature(overTempFlag);
    }
}

案例：`EcControl`

在复杂的控制器中，一个 MainFunction 通常同时汇聚多路数据输入、算法决断、调用底层执行器驱动服务并反馈状态。

1. SystemDesk 建模界面实操参考

下图展示了在 SystemDesk 中为 Ec_MainFunction 配置各项 Data Read Access 与 Data Write Access 的典型设置视图：

下图展示了该 Runnable 绑定的触发事件 TimingEvent_10ms 以及调用的底层驱动服务 Server Call Points：

2. 标准架构拓扑设计

Runnable: Ec_MainFunction
│
├── Triggered by
│   └── TimingEvent_10ms (周期 10ms 触发)
│
├── Data Read Access (输入信号流)
│   ├── RpMirrorState.MirrorState          # 后视镜物理位置状态
│   ├── RpLightSensor.LightLux             # 光照传感器照度输入
│   ├── RpHmiSetting.HmiSetting            # 用户屏幕开启/关闭设置
│   ├── RpAllowEcControl.AllowEcControl    # 外部总线允许控制标志
│   └── RpVehicleInfo.VehicleInfo          # 车辆挡位与车速信息
│
├── Server Call Points (底层服务驱动调用)
│   ├── RpEcDrive.GetEcTargetDuty          # 获取目标占空比计算服务
│   └── RpEcDrive.SetEcPwmDuty             # 下发执行器 PWM 控制服务
│
└── Data Write Access (状态输出流)
    └── PpAutoDimStatus.AutoDimStatus      # 输出当前防眩目激活与暗化状态

标准化命名规范速查表

在跨团队与跨工具链（SystemDesk TargetLink DaVinci）协作中，严谨的命名规范是保障自动化脚本和代码一致性的第一道屏障：

对象分类	命名模板	实例	说明
SWC Type	`<Module>_<Function>_Swc`	`ThermalControl_Swc`, `ChassisCoordinator_Swc`	明确功能语义，带 `_Swc` 后缀区分类型
R-Port	`Rp<DataOrService>`	`RpVehicleSpeed`, `RpNvMService`	`Rp` 前缀表示 Required 端口
P-Port	`Pp<DataOrService>`	`PpTorqueRequest`, `PpAutoDimStatus`	`Pp` 前缀表示 Provided 端口
PR-Port	`Prp<DataOrService>`	`PrpVehicleMode`	提供且接收的双向端口
S/R Interface	`<DataName>_I` 或 `<DataName>_SR_I`	`VehicleSpeed_I`, `MotorTemperature_SR_I`	`_I` 结尾标明接口
C/S Interface	`<ServiceName>_CSI`	`NvMService_CSI`, `EcDrive_CSI`	`_CSI` 标明 Client-Server 接口
Data Element	`<PascalCase>`	`VehicleSpeed`, `MotorTemperature`	大驼峰，准确表达物理量业务名
Operation	`<Verb><Object>`	`ReadBlock`, `SetEcPwmDuty`	动宾结构表达执行动作
Runnable	`<Module>_<Period/Event>`	`Ec_MainFunction_10ms`, `Ec_Init`, `Uds_ReadData_Op`	包含模块名与触发源/执行周期
RTE Event	`TE_<Runnable>_<Period>` / `OIE_...`	`TE_Ec_MainFunction_10ms`, `OIE_ReadBlock`	前缀标明 Timing/Operation 类型

SystemDesk 建模避坑 Checklist

在完成 SWC 建模并准备导出 ARXML 前，逐一核对以下 10 条检查项，可规避 90% 以上的后续 RTE 生成报错：

der Garten

Explorer
