CanSM 是 ComM 的通信模式请求与 CanIf/CanTrcv 的硬件状态控制之间的协调层。它解决的不是 CAN 报文收发问题，而是将“网络应该开、关或只收不发”的抽象意图，可靠地转换为控制器模式、收发器模式和 PDU 模式的一组有序异步操作，同时负责 BusOff 监控与恢复。可以将其理解为：
- ComM 决定“网络要不要通信”
- CanSM 决定“通过什么状态序列实现”
- CanIf 执行“控制器、收发器和 PDU 模式切换”
CanSM 的复杂性源于它必须同时协调三个并不等价的状态维度：
| 维度 | 典型状态 | 管理目的 |
|---|---|---|
| ComM 通信模式 | NO_COMMUNICATION、SILENT_COMMUNICATION、FULL_COMMUNICATION | 对上层表达网络能力 |
| CAN Controller 模式 | STOPPED、STARTED、SLEEP | 控制 CAN 控制器硬件状态 |
| CanIf PDU 模式 | OFFLINE、TX_OFFLINE、ONLINE | 控制报文路径是否允许收发 |
| CAN Transceiver 模式 | NORMAL、STANDBY、SLEEP | 控制外部收发器物理工作状态 |
关键点是：
Controller STARTED不等于网络已经进入FULL_COMMUNICATIONFULL_COMMUNICATION需要控制器、收发器和 PDU 路径均达到预期状态SILENT_COMMUNICATION的核心语义是允许接收、禁止发送，对应 PDU 模式通常为CANIF_TX_OFFLINE- CanSM 按配置的 Network 管理逻辑网络；Network 与 CAN Controller、CanTrcv 的映射必须一致，且一个网络的模式不应被误当作整个 ECU 的唯一通信状态
工作机制
上下游接口契约
上游契约
- EcuM → CanSM：EcuM 在 ECU 启动阶段调用
CanSM_Init()，并通过CanSM_StartWakeupSource()、CanSM_StopWakeupSource()驱动唤醒验证。NeuSAR 要求CanSM_Init()只能调用一次，且 Post-Build 配置未使用，因此ConfigPtr传入NULL_PTR - ComM → CanSM：ComM 通过
CanSM_RequestComMode()提交通信模式请求。E_OK只表示请求被接收，不表示物理网络已经完成切换。真正完成后，由 CanSM 调用ComM_BusSM_ModeIndication()反馈实际模式 - OS/SchM → CanSM：周期调用
CanSM_MainFunction()推进各网络状态机。模式请求、BusOff 事件和底层模式回调通常先被记录，再由后续 MainFunction 周期消费
下游契约
- CanSM → CanIf：调用
CanIf_SetControllerMode()、CanIf_SetTrcvMode()和CanIf_SetPduMode()，分别控制 Controller、Transceiver 和 PDU 通道 - CanIf → CanSM：控制器和收发器模式切换是异步完成的，CanIf 必须通过
CanSM_ControllerModeIndication()、CanSM_TransceiverModeIndication()等回调返回完成通知。CanSM 不能将下行 API 的E_OK理解为模式已经生效 - CanIf → CanSM BusOff：底层通过
CanSM_ControllerBusOff()上报 BusOff。回调只记录事件，真正的恢复动作由 FULLCOM 子状态机在后续周期执行
旁路通知与诊断
- CanSM → BswM：网络模式和 BusOff 状态变化可通过
BswM_CanSM_CurrentState()通知系统模式管理器，用于联动其他 BSW ActionList - CanSM → Dem：配置
CANSM_E_BUS_OFF后，每次 BusOff 可向 Dem 上报DEM_EVENT_STATUS_PRE_FAILED，恢复后由状态机更新相应故障状态 - CanSM → Det：当
CanSMDevErrorDetect启用时，上报未初始化、非法网络句柄、空指针、非法 Controller/Transceiver ID 等开发期错误
核心任务模型
CanSM 不是“调用即完成”的同步控制模块，而是一个典型的 请求、回调和周期任务协同模型：
CanSM_RequestComMode()接收并保存 ComM 请求CanSM_ControllerBusOff()等回调记录异步事件或底层状态CanSM_MainFunction()周期扫描每个网络- 状态机根据请求、回调标志和计时器推进
- 调用 CanIf 发起下一步硬件模式转换
- 最终通过 ComM/BswM Indication 发布稳定状态

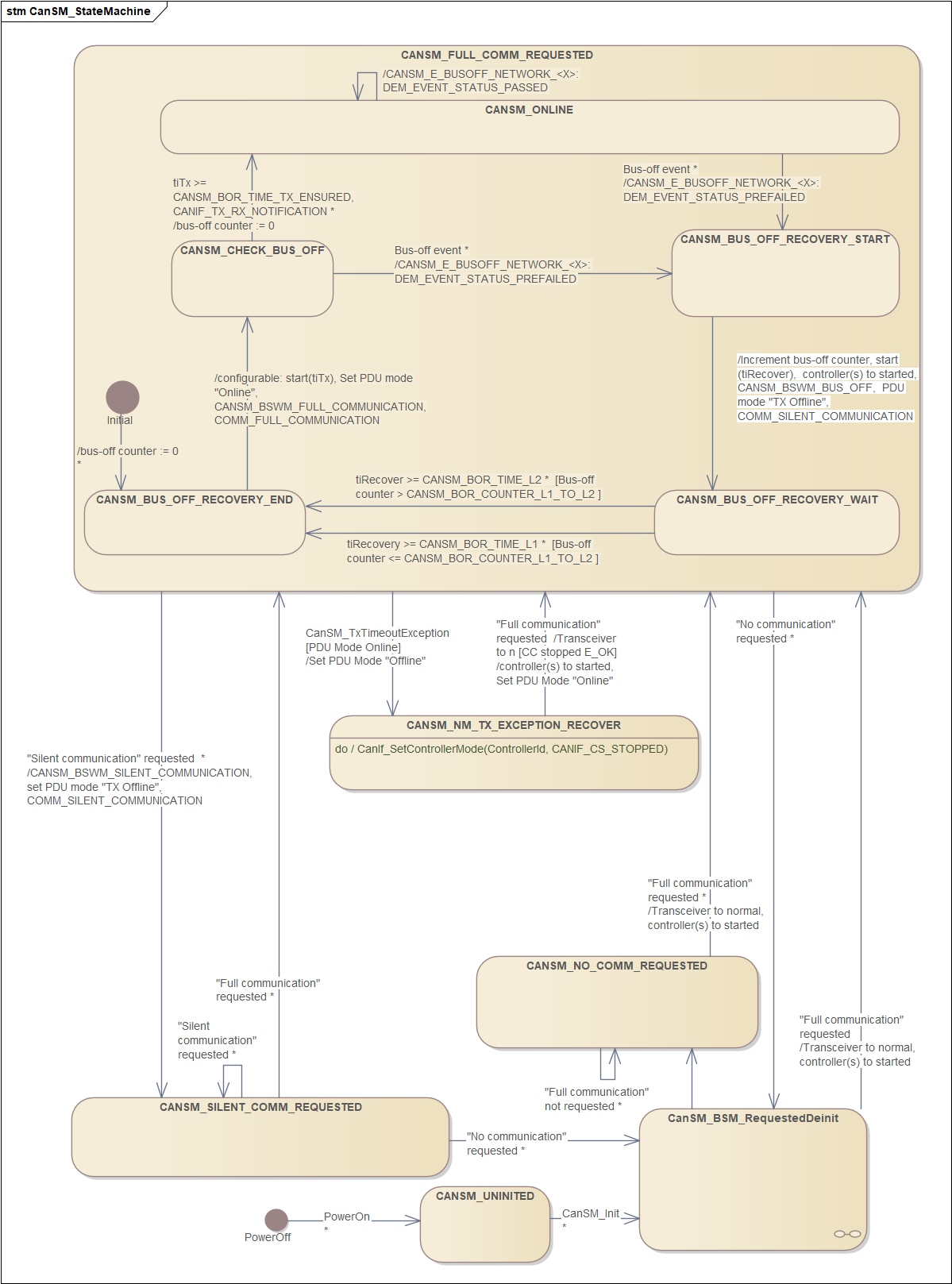

状态机
模式切换与确认
模式切换不是一次原子操作，而是由 CanSM 按配置分阶段推进：
- 接收 ComM 的目标模式，更新对应 Network 的请求状态。
- 依据目标模式进入 PRE_FULLCOM、PRE_NOCOM 等过渡状态，按配置控制 PDU 路径、Controller 和 Transceiver。
- 等待 CanIf/CanTrcv 的异步模式指示，并在
CanSM_MainFunction()中处理超时或继续下一步。 - 到达稳定状态后，通过
ComM_BusSM_ModeIndication()发布实际通信模式；配置了 BswM 通知时，也同步发布 Network 状态。
具体调用次序受配置、唤醒路径和硬件能力影响，不能只根据目标模式推断固定的 Controller/Transceiver 操作顺序。排查时应区分“请求已接受”“底层模式已确认”和“稳定态已通知”三个时点。
BusOff 恢复
BusOff 通常由 CanIf 转发给 CanSM，随后由 FULLCOM 子状态机执行恢复，而不是在中断回调中直接完成整套切换。L1/L2 恢复使用不同的等待时间和重试阶段；实际恢复速度、重试次数及恢复失败后的行为由 CanSM 配置决定。BusOff 期间还要检查 PDU Mode、ComM 实际模式、Dem 事件状态和应用侧超时，避免把“控制器重新启动”误认为“网络已恢复”。
核心结论
- CanSM 的本质是异步通信状态编排器，而不是 CAN 报文处理模块
- ComM 提供目标，CanSM 编排状态，CanIf 执行硬件操作，回调确认结果
PRE_FULLCOM/PRE_NOCOM负责将抽象通信模式转换成合法的硬件模式切换序列FULLCOM内部的核心风险控制机制是 BusOff 的 L1/L2 快慢恢复CanSM_RequestComMode()返回E_OK不等于开网完成，最终状态必须以 ComM/BswM Indication 为准- 配置开发的核心不是参数填值，而是保证 ComMChannel、CanSM Network、CanIf Controller、CanTrcv 和 OS 周期之间的映射及时间约束一致
- 排查问题时，应沿“请求记录 → MainFunction 推进 → CanIf 请求 → 底层回调 → 稳定态通知”的闭环逐段确认
