Network Management Interface

Nm 是 ComM 与各类 BusNm 之间的统一网络管理接口层，同时可作为多通道网络休眠协调器。它解决两个核心问题：

• 屏蔽总线差异：ComM 不需要分别理解 CanNm、LinNm、UdpNm 或 GenericNm 的接口
• 协调多网络休眠：网关 ECU 同时挂接多条总线时，Nm 确保各通道满足条件后，以协调方式进入 Bus-Sleep Mode

NM PDU 的发送周期、超时检测、Repeat Message、Ready Sleep、Prepare Bus Sleep 等具体协议行为仍由 CanNm、LinNm、UdpNm 等 BusNm 实现。Nm 主要负责：

• 根据 Channel 找到对应 BusNm；
• 转发 ComM 请求；
• 将 BusNm 状态回调统一转发给 ComM；
• 在启用 Coordinator 时维护跨通道协调状态和定时器。

Mechanism

上下游接口

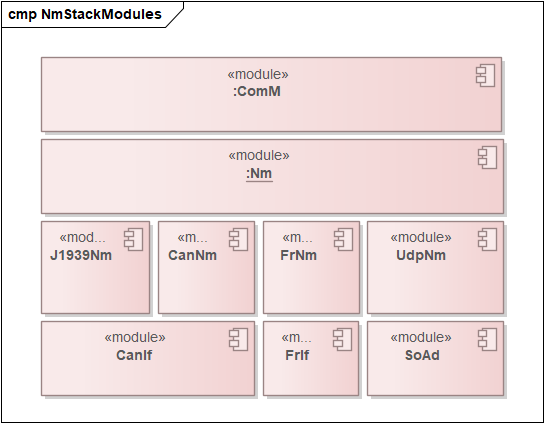

ComM 使用统一的 NetworkHandleType 请求网络启动、保持或释放，Nm 再根据通道配置将请求分派给对应 BusNm：

• NetworkHandle 是 ComM/Nm 语义下的逻辑通道句柄，必须能够映射到一个 NmChannelConfig
• 同一通道上的异步控制 API 通常不可重入，不同通道之间可以并行调用
• E_OK 只表示 BusNm 接受了请求，不代表网络已经完成唤醒或休眠
• 最终状态通过 Nm_NetworkMode、Nm_PrepareBusSleepMode、Nm_BusSleepMode 等回调反馈

Nm 不直接控制 CAN、LIN 或 Ethernet 控制器，而是调用 BusNm 的标准接口。

BusNm 通过 Nm 的统一回调上报状态。

主动网络请求与异步状态反馈

当 ComM 需要通信时，调用 Nm_NetworkRequest()。Nm 根据通道的总线类型调用对应 BusNm_NetworkRequest()。返回 E_OK 后，BusNm 在后续周期中推动自身状态机，进入 Network Mode 后再回调 Nm。

sequenceDiagram
    autonumber
    participant User as ComM User
    participant ComM as ComM
    participant Nm as Nm
    participant BusNm as CanNm / LinNm / UdpNm
    participant BusIf as Bus Interface

    User->>ComM: Request FULL_COMMUNICATION
    ComM->>Nm: Nm_NetworkRequest(NetworkHandle)

    Nm->>Nm: Validate initialization and handle
    Nm->>Nm: Lookup channel and BusNm type
    Nm->>BusNm: BusNm_NetworkRequest(Channel)

    BusNm-->>Nm: E_OK
    Nm-->>ComM: E_OK

    Note over ComM,BusNm: E_OK means request accepted, not Network Mode reached

    loop BusNm periodic processing
        BusNm->>BusNm: Advance BusNm state machine
        BusNm->>BusIf: Transmit NM PDU
    end

    BusNm->>Nm: Nm_NetworkMode(Channel)
    Nm->>ComM: ComM_Nm_NetworkMode(Channel)
    ComM-->>User: Communication mode available

主动启动与被动启动的区别

• Nm_NetworkRequest()：本地有通信需求，主动请求网络并保持网络唤醒
• Nm_PassiveStartUp()：本地检测到远程网络活动，希望跟随网络启动，但不等价于建立长期本地网络需求

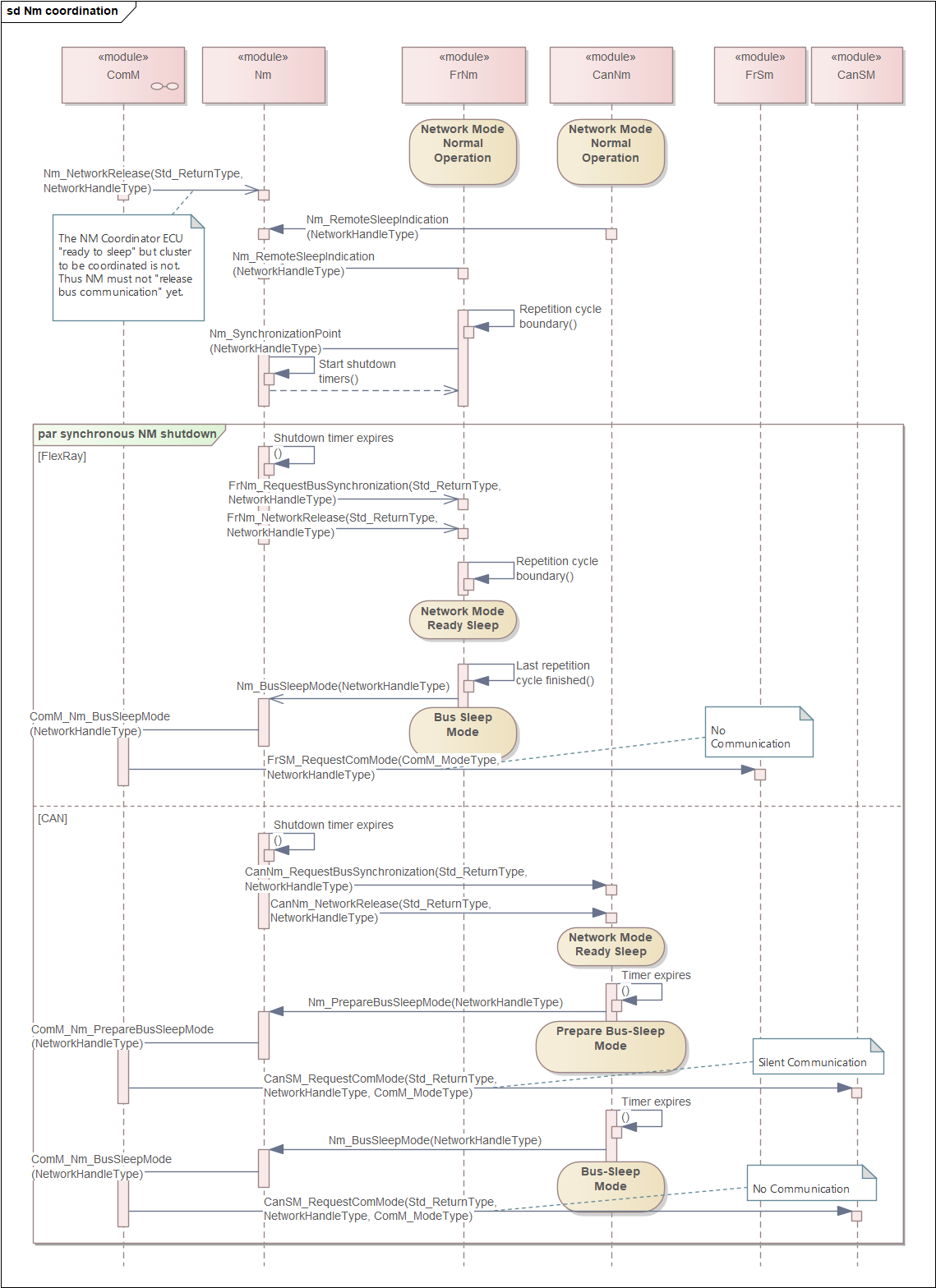

Nm Coordinator

Nm 先收集所有关联网络已具备休眠条件的证据，再根据不同 BusNm 的关网耗时启动不同的 Shutdown Timer，最终让 FlexRay 和 CAN 尽量在同一目标时间完成休眠。
